Технические характеристики экскаватора SANY SY335H (C10)
| Общие сведения | ||
| Изготовитель |  | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY335H (C10), SY335C-10H | |
| Тип | гусеничный гидравлический экскаватор | |
| Основные характеристики экскаватора SANY SY335H | ||
| Рабочий вес, кг | 34300 | |
| Ёмкость ковша экскаватора, куб.м | 1,5 | |
| Двигатель экскаватора SANY SY335H | ||
| Изготовитель двигателя |  | Isuzu |
| Модель двигателя | Isuzu GH-6HK1 | |
| Тип двигателя | дизельный, 6-цилиндровый, 4-тактный, с прямым впрыском, турбонаддувом и водяным охлаждением | |
| Мощность двигателя, кВт | 212 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
| Максимальный крутящий момент двигателя, Н·м | 1080 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1500 | |
| Рабочий объём двигателя, л | 7,79 | |
| Производительность экскаватора SANY SY335H | ||
| Скорость передвижения высокая, км/ч | 5,2 | |
| Скорость передвижения низкая, км/ч | 3,4 | |
| Скорость поворота платформы экскаватора, об/мин. | 9,5 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 59,6 | |
| Режущее усилие ковша, кН | 220 | |
| Режущее усилие рукояти, кН | 170 | |
| Рабочие ёмкости экскаватора SANY SY335H | ||
| Топливный бак, л | 540 | |
| Гидробак, л | 380 | |
| Бортовая передача (для каждой стороны), л | 4,0 | |
| Ходовая часть экскаватора SANY SY335H | ||
| Число башмаков гусеничной ленты | 49 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 2 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 9 | |
| Ширина башмака гусеницы в стандартной комплектации, мм | 600 | |

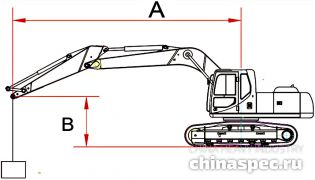

Подъёмная производительность экскаватора
Данные приведены для экскаватора модели SY305C-9 в следующей комплектации: рукоять 3200 мм, противовес 1278 кг.
| Радиус точки подъёма (A) | Максимальный | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B), м | 3,0 м | 4,5 м | 6,0 м | 7,5 м | 9,0 м | Грузоподъёмность | Досягаемость | |||||||
спереди  | с борта  | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | мм | ||
| 7,5 м | кг | *6142,2 | *6142,2 | *5422,9 | *5422,9 | 7629,5 | ||||||||
| 6,0 м | кг | *6842,5 | *6842,5 | *5300,9 | *5300,9 | 8519,7 | ||||||||
| 4,5 м | кг | *8726,3 | *8726,3 | *7317,9 | *7317,9 | *5995,7 | *5995,7 | *5407,4 | *5407,4 | 9074,9 | ||||
| 3,0 м | кг | *13843,1 | *13843,1 | *9919,8 | *9919,8 | *7913,6 | *7913,6 | *6689,8 | *6689,8 | *5715,7 | *5715,7 | 9356 | ||
| 1,5 м | кг | *15367,1 | *15367,1 | *10847,2 | *10847,2 | *8405,8 | *8405,8 | *6853,4 | *6853,4 | *6259,7 | *6259,7 | 9388,1 | ||
| 0 | кг | *15451,2 | *15451,2 | *11188,6 | *11188,6 | *8595,4 | *8595,4 | *6768,5 | *6768,5 | *6560,1 | *6560,1 | 9173,8 | ||
| −1,5 м | кг | *14931,6 | *14931,6 | *14523,7 | *14523,7 | *10847,7 | *10847,7 | *8291,1 | *8291,1 | *6574,1 | *6574,1 | 8694,6 | ||
| −3,0 м | кг | *16499,3 | *16499,3 | *12719,6 | *12719,6 | *9674,4 | *9674,4 | *7166,8 | *7166,8 | *6445,4 | *6445,4 | 7901,4 | ||
| −4,5 м | кг | *12100,6 | *12100,6 | *9680,7 | *9680,7 | *7201,2 | *7201,2 | *5891,4 | *5891,4 | 6680,8 | ||||
Примечания:
|  |
Размеры

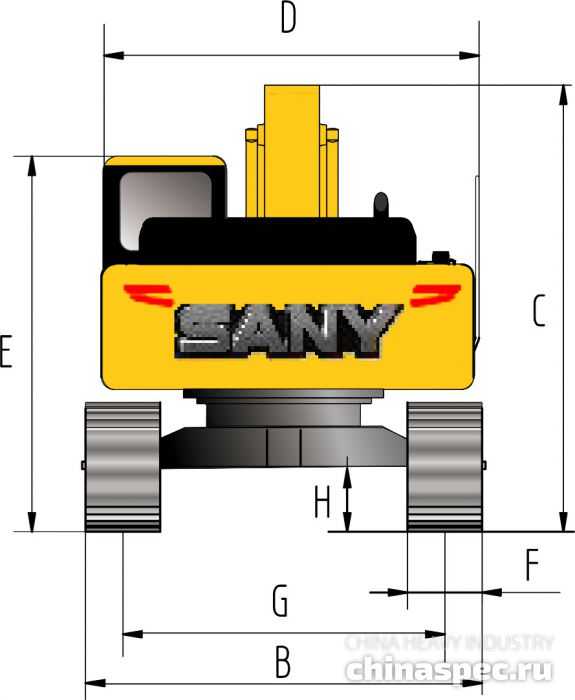

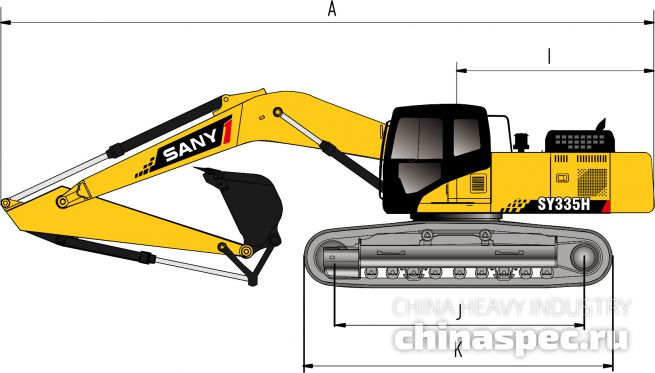

Размеры экскаватора SANY SY335H-10
| Основные размеры экскаватора SANY SY335H | |
|---|---|
| A: Габаритная длина в транспортном положении, мм | 11100 |
| B: Габаритная ширина в транспортном положении, мм | 3190 |
| C: Габаритная высота в транспортном положении, мм | 3600 |
| D: Ширина верхней части экскаватора, мм | 3145 |
| E: Высота по крышу кабины, мм | 3085 |
| F: Ширина стандартного башмака гусеницы, мм | 600 |
| G: Колея гусеничного хода, мм | 2590 |
| H: Минимальный дорожный просвет, мм | 550 |
| I: Радиус поворота задней части экскаватора, мм | 3300 |
| J: Опорная длина гусеницы, мм | 4140 |
| K: Габаритная длина гусеницы, мм | 5080 |
Рабочий диапазон экскаватора

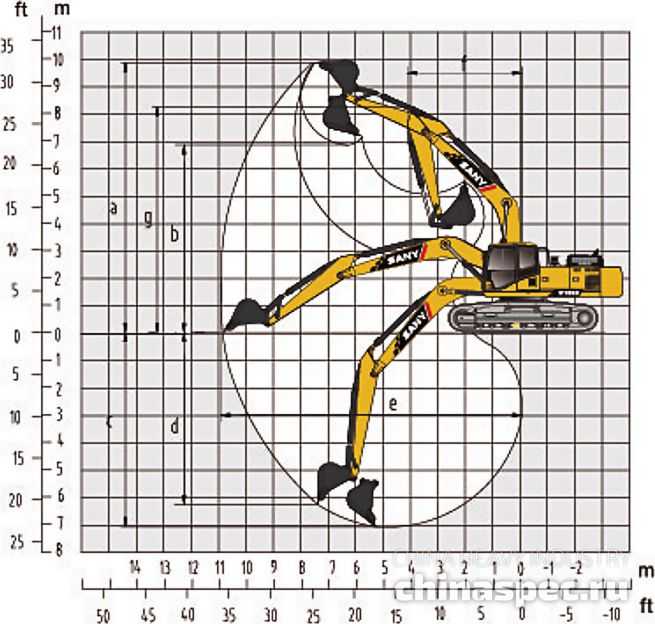

Рабочий диапазон экскаватора SANY SY335H
| Рабочая зона экскаватора SANY SY335H | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 10100 |
| b: Максимальная высота выгрузки, мм | 7025 |
| c: Максимальная глубина экскаваторной выемки, мм | 7410 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 6170 |
| e: Максимальный радиус черпания экскаватора, мм | 11050 |
| f: Минимальный радиус поворота платформы, мм | 4450 |
| g: Максимальная высота при минимальном радиусе поворота платформы, мм | 8500 |
