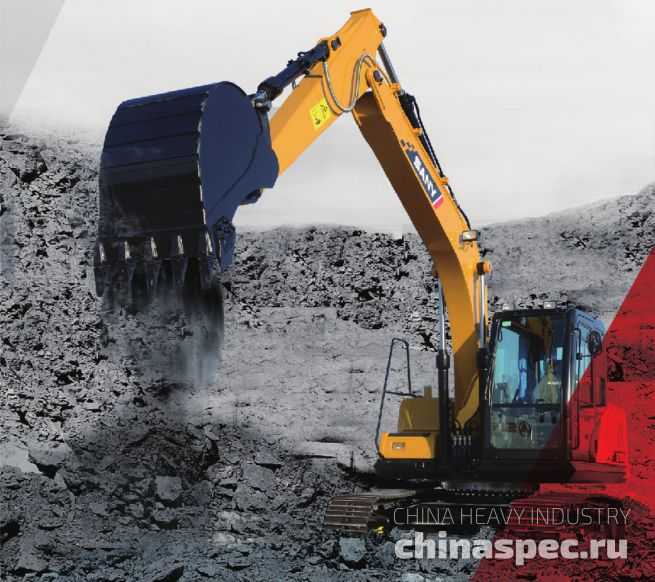

Технические характеристики экскаватора SANY SY155C (C10)
| Общие сведения | ||
| Изготовитель |  | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY155C (C10) | |
| Тип | гусеничный гидравлический экскаватор | |
| Основные характеристики экскаватора SANY SY155C | ||
| Рабочий вес, кг | 14100 | |
| Ёмкость ковша экскаватора, куб.м | 0,55 | |
| Двигатель экскаватора SANY SY155C | ||
| Изготовитель двигателя |  | Isuzu |
| Модель двигателя | Isuzu 4JJ1-XDJAG-01-C3 | |
| Тип двигателя | дизельный 4-цилиндровый с турбонаддувом и промежуточным охлаждением наддувочного воздуха, системой впрыска с электронным управлением с насосом высокого давления для общей топливной магистрали common rail, водяного охлаждения, с двумя верхними распределительными валами (DOHC) | |
| Мощность двигателя, кВт | 73 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
| Максимальный крутящий момент двигателя, Н·м | 365 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1600 | |
| Рабочий объём двигателя, л | 2,999 | |
| Рабочие ёмкости экскаватора SANY SY155C | ||
| Топливный бак, л | 240 | |
| Гидробак, л | 150 | |
| Система смазки двигателя, л | 15 | |
| Система охлаждения двигателя, л | 10 | |
| Бортовая передача (для каждой стороны), л | 2,6 | |
| Привод поворота платформы, л | 3 | |
| Производительность экскаватора SANY SY155C | ||
| Скорость передвижения высокая, км/ч | 5,5 | |
| Скорость передвижения низкая, км/ч | 3,5 | |
| Скорость поворота платформы экскаватора, об/мин. | 12 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 43 | |
| Режущее усилие ковша, кН | 92,7 | |
| Режущее усилие рукояти, кН | 66,13 | |
| Ходовая часть экскаватора SANY SY155C | ||
| Число башмаков гусеничной ленты | 44 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 2 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 8 | |
| Ширина стандартного башмака гусеницы, мм | 500 | |
Подъёмная производительность экскаватора
Данные приведены для следующей комплектации экскаватора: стрела 4600 мм, рукоять 2500 мм, ширина башмака гусеницы 500 мм, противовес 2700 кг.
| Радиус точки подъёма (A) | Максимальный | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B), м | 2,0 м | 3,0 м | 4,0 м | 5,0 м | 6,0 м | 7,0 м | Грузоподъёмность | Досягаемость | ||||||||
спереди  | с борта  | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | м | ||
| 7 м | кг | *3150 | *3150 | *2350 | *2350 | 4,26 | ||||||||||
| 6 м | кг | *3100 | *3100 | *2050 | *2050 | 5,34 | ||||||||||
| 5 м | кг | *3350 | *3350 | *2400 | *2400 | *1950 | *1950 | 6,07 | ||||||||
| 4 м | кг | *3800 | *3800 | *3550 | *3550 | *3400 | 2850 | *1900 | *1900 | 6,56 | ||||||
| 3 м | кг | *5650 | *5650 | *4500 | *4500 | *3900 | 3600 | *3600 | 2800 | *1900 | *1900 | 6,88 | ||||
| 2 м | кг | *7250 | 7150 | *5300 | 4750 | *4350 | 3500 | *3800 | 2750 | *2250 | 2200 | *1950 | *1950 | 7,03 | ||
| 1 м | кг | *6550 | *6550 | *5950 | 4550 | *4750 | 3400 | 4000 | 2700 | *2400 | 2150 | *2050 | *2050 | 7,03 | ||
| 0 м | кг | *6550 | *6550 | *6300 | 4450 | *5000 | 3300 | 3950 | 2650 | *2200 | 2200 | 6,89 | ||||
| −1 м | кг | *4450 | *4450 | *8250 | 6650 | *6350 | 4400 | *5050 | 3250 | 3900 | 2600 | *2500 | 2300 | 6,60 | ||
| −2 м | кг | *6750 | *6750 | *7950 | 6650 | *6100 | 4400 | *4850 | 3250 | *3850 | 2600 | *2950 | 2550 | 6,12 | ||
| −3 м | кг | *9350 | *9350 | *7000 | 6700 | *5450 | 4400 | *4200 | 3300 | *3650 | 3000 | 5,41 | ||||
| −4 м | кг | *5350 | *5350 | *4050 | *4050 | *3500 | *3500 | 4,37 | ||||||||
Примечания:
|  |
Размеры
Размеры экскаватора SANY SY155-C
| Основные размеры экскаватора SANY SY155C | |
|---|---|
| A: Длина в транспортном положении, мм | 7870 |
| B: Ширина в транспортном положении, мм | 2570 |
| C: Высота в транспортном положении, мм | 2880 |
| D: Ширина верхней части экскаватора, мм | 2490 |
| E: Высота по крышу кабины, мм | 2740 |
| F: Ширина стандартного башмака гусеницы, мм | 500 |
| G: Колея гусеничного хода, мм | 1990 |
| H: Минимальный дорожный просвет, мм | 425 |
| I: Радиус поворота задней части экскаватора, мм | 2210 |
| J: Опорная длина гусеницы, мм | 2930 |
| K: Габаритная длина гусеницы, мм | 3665 |
Рабочий диапазон экскаватора
Рабочий диапазон экскаватора SANY SY155C
| Рабочая зона экскаватора SANY SY155C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 8610 |
| b: Максимальная высота выгрузки грунта, мм | 6115 |
| c: Максимальная глубина экскаваторной выемки, мм | 5500 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 5085 |
| e: Максимальный радиус черпания экскаватора, мм | 8330 |
| f: Минимальный радиус поворота платформы, мм | 2490 |
| g: Высота при минимальном радиусе поворота платформы, мм | 6495 |
