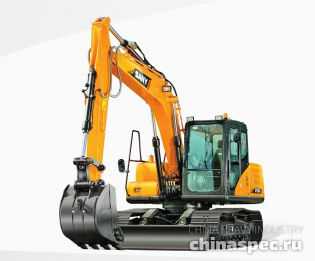

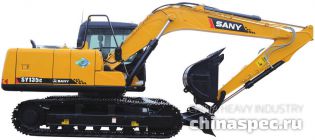

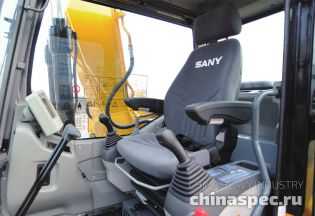

Технические характеристики экскаватора SANY SY135C (EU Stage 4)
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY135C (EU Stage 4) | |
| Тип | гусеничный гидравлический экскаватор | |
| Двигатель экскаватора SANY SY135C | ||
| Изготовитель двигателя |  |
Isuzu Motors Ltd. |
| Модель двигателя | Isuzu 4JJ-FT4 | |
| Рабочий объём двигателя, л | 2,9 | |
| Мощность двигателя, кВт | 77 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
| Максимальный крутящий момент двигателя, Н·м | 375 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1800 | |
| Гидравлическая система экскаватора SANY SY135C | ||
| Тип гидравлической системы | гидросистема с принудительным потоком (Positive flow) | |
| Число выбираемых рабочих режимов | 3 | |
| Главный насос, тип | поршневой насос с переменной производительностью | |
| Максимальная производительность главного насоса, л/мин. | 220 | |
| Ходовой гидравлический мотор | 2 осевых поршневых мотора со стояночным тормозом | |
| Гидравлический мотор поворота платформы | 1 осевой поршневой мотор с тормозом удержания поворота платформы | |
| Настройки предохранительных клапанов экскаватора SANY SY135C | ||
| Контуры рабочего оборудования, МПа | 31,4 | |
| Контур хода, МПа | 31,4 | |
| Контур поворота, МПа | 25,4 | |
| Контур большой грузоподъёмности, МПа | 34,3 | |
| Управляющий контур, МПа | 3,9 | |
| Гидравлические цилиндры экскаватора SANY SY135C | ||
| Гидроцилиндр стрелы (диаметр × ход поршня), мм | 105 × 990 | |
| Гидроцилиндр рукояти (диаметр × ход поршня), мм | 115 × 1175 | |
| Гидроцилиндр ковша (диаметр × ход поршня), мм | 100 × 885 | |
| Гидроцилиндр бульдозерного отвала экскаватора (диаметр × ход поршня), мм | 130 × 145 | |
| Рабочие ёмкости экскаватора SANY SY135C | ||
| Топливный бак, л | 240 | |
| Система охлаждения двигателя, л | 22 | |
| Система смазки двигателя, л | 13 | |
| Привод поворота | 3 | |
| Бортовая передача (для каждой стороны), л | 2,6 | |
| Гидробак, л | 150 | |
| Рабочий вес экскаватора SANY SY135C | ||
| Рабочий вес полностью заправленного экскаватора со стандартным ковшом, плюс 75 кг оператора (ISO), кг | 14870 | |
| Давление на грунт, кПа | 39 | |
| Ходовые и рабочие характеристики экскаватора SANY SY135C | ||
| Скорость передвижения высокая, км/ч | 5,5 | |
| Скорость передвижения низкая, км/ч | 3,5 | |
| Максимальное тяговое усилие, кН | 110 | |
| Преодолеваемый подъём, град. | 35° | |
| Скорость поворота платформы экскаватора, об/мин. | 12 | |
| Производительность экскаватора SANY SY135C | ||
| Режущее усилие ковша, кН | 93 | |
| Режущее усилие рукояти, кН | 66 | |
| Ходовая часть экскаватора SANY SY135C | ||
| Ширина гусеницы, мм | 600 | |
| Число башмаков гусеничной ленты (с каждой стороны), шт. | 44 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 1 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 7 | |
Подъёмная производительность экскаватора SANY SY135C
| Радиус точки подъёма (A) | |||||||
|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B) | 6,0 м | 4,5 м | 3,0 м | ||||
спереди  |
с борта  |
спереди |
с борта |
спереди |
с борта |
||
| 6,0 м | кг | *2650 | 2050 | ||||
| 3,0 м | кг | 1750 | 1250 | 2600 | 1900 | 4250 | 3250 |
| 0 м | кг | 1650 | 1100 | 2350 | 1650 | 3800 | 2800 |
| −3,0 м | кг | 1650 | 1100 | 2650 | 1650 | 2550 | |
 |
Примечание: Данные, отмеченные «*», являются гидравлической грузоподъемностью машины. |
Размеры
Размеры экскаватора SANY SY135C
| Основные размеры экскаватора SANY SY135C | |
|---|---|
| A: Длина в транспортном положении, мм | 7700 |
| B: Ширина в транспортном положении, мм | 2650 |
| C: Высота в транспортном положении, мм | 2815 |
| D: Ширина верхней части экскаватора, мм | 2490 |
| E: Высота бульдозерного отвала, мм | 480 |
| F: Ширина стандартного башмака гусеницы, мм | 600 |
| G: Колея гусеничного хода, мм | 1990 |
| H: Минимальный дорожный просвет, мм | 425 |
| I: Радиус поворота задней части экскаватора, мм | 2205 |
| J: Опорная длина гусеницы, мм | 2930 |
| K: Габаритная длина гусеницы, мм | 3665 |
| Высота до противовеса экскаватора, мм | 870 |
| Длина стрелы, мм | 4600 |
| Длина рукояти, мм | 2500 |
Рабочий диапазон экскаватора
Рабочий диапазон экскаватора SANY SY135C
| Рабочая зона экскаватора SANY SY135C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 8645 |
| b: Максимальная высота выгрузки грунта, мм | 6175 |
| c: Максимальная глубина экскаваторной выемки, мм | 5500 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 4850 |
| e: Максимальный радиус черпания экскаватора, мм | 8290 |
| f: Минимальный радиус поворота платформы, мм | 2500 |
| g: Высота при минимальном радиусе поворота платформы, мм | 6500 |
| h: Максимальная высота подъёма бульдозерного отвала (от уровня грунта), мм | 490 |
| i: Максимальное заглубление бульдозерного отвала, мм | 320 |

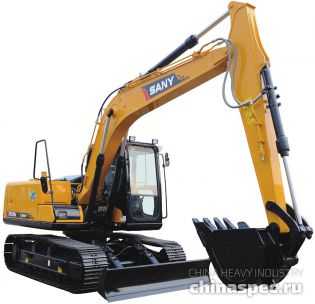

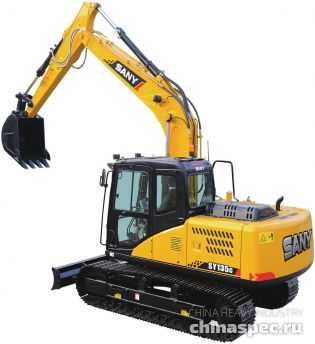

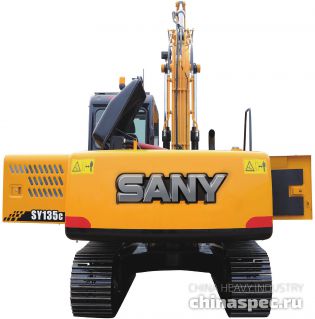

Технические характеристики экскаватора SANY SY135C
| Общие сведения | ||
| Изготовитель | |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY135C | |
| Тип | Экскаватор гусеничный гидравлический | |
| Двигатель экскаватора SANY SY135C | ||
| Изготовитель двигателя | |
Isuzu |
| Модель двигателя | Isuzu BB-4BG1TRP | |
| Рабочий объём двигателя, л | 4,329 | |
| Мощность двигателя, кВт | 72,7 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2200 | |
| Гидравлическая система экскаватора SANY SY135C | ||
| Тип гидравлической системы | безотказное управление | |
| Количество выбираемых рабочих режимов | 4 | |
| Тип главного насоса | поршневой насос с переменным объёмом | |
| Максимальный объёмный расход главного насоса, л/мин. | 2 × 121 | |
| Ходовой гидравлический мотор | 2× осевой поршневой мотор со стояночным тормозом | |
| Поворотный гидравлический мотор | 1× осевой поршневой мотор с тормозом блокир. вращения | |
| Настройки предохранительного клапана экскаватора SANY SY135C | ||
| Контуры рабочего оборудования, МПа (кг/кв.см) | 31,3 (306) | |
| Контур хода, МПа (кг/кв.см) | 34,3 (336) | |
| Контур поворота, МПа (кг/кв.см) | 25 (245) | |
| Контур большой грузоподъёмности, МПа (кг/кв.см) | 31,3 (306) | |
| Управляющий контур, МПа (кг/кв.см) | 3,9 (38) | |
| Гидравлические цилиндры экскаватора SANY SY135C | ||
| Стрела, мм | 2 − 105 × 990 | |
| Рукоять, мм | 1 − 115 × 1175 | |
| Ковш, мм | 1 − 100 × 885 | |
| Рабочий вес экскаватора SANY SY135C | ||
| Рабочий вес со стандартным ковшом, полностью укомплектованный, +75 кг вес машиниста (по стандарту ISO), кг | 13500 | |
| Ходовая часть экскаватора SANY SY135C | ||
| Ширина гусеницы, мм | 500 | |
| Количество башмаков гусеницы, шт. | 44 | |
| Поддерживающие ролики (на каждой стороне), шт. | 2 | |
| Направляющие ролики (на каждой стороне), шт. | 7 | |
| Трансмиссия экскаватора SANY SY135C | ||
| Скорость движения максимальная, км/ч | 5,5 | |
| Скорость движения минимальная, км/ч | 3,5 | |
| Скорость поворота платформы экскаватора, об/мин. | 12 | |
| Преодолеваемый уклон, % (град.) | 70 (35) | |
| Удельное давление на грунт, кПа | 41,7 | |
| Режущее усилие экскаватора SANY SY135C | ||
| Режущее усилие ковша, кН | 92,7 | |
| Режущее усилие рукояти, кН | 66,13 | |
| Рабочие ёмкости экскаватора SANY SY135C | ||
| Топливный бак, л | 240 | |
| Охлаждающая жидкость двигателя, л | 18,5 | |
| Масло двигателя, л | 13,2 | |
| Механизм поворота, л | 1,8 | |
| Механизм хода, на каждую сторону, л | 2,1 | |
| Гидробак, л | 150 | |
Опциональные ковши
| Опциональные ковши для экскаватора SANY SY135C | ||||||
|---|---|---|---|---|---|---|
| Ёмкость ковша | Ширина ковша | Вес ковша | Число зубьев | Плотность материала, не более | ||
| по SAE | по CECE | Ковш без боковых режущих кромок | Ковш с боковыми режущими кромками | с рукоятью длиной 2500 мм | ||
| куб.м | куб.м | мм | мм | кг | шт. | кг/куб.м |
| 0,5 | 0,45 | 854 | 947 | 406 | 5 | 1800 |
| 0,53 | 0,48 | 860 | 958 | 480 | 4 | 1800 |
| 0,6 | 0,54 | 860 | 958 | 489 | 4 | 1800 |
Размеры
Размеры экскаватора SANY SY135C
| Основные размеры экскаватора SANY SY135C | |
|---|---|
| A: Длина в транспортном положении, мм | 7700 |
| B: Ширина, мм | 2550 |
| C: Высота в транспортном положении, мм | 2815 |
| D: Ширина платформы экскаватора, мм | 2490 |
| E: Высота по крыше кабины, мм | 2740 |
| F: Ширина стандартной гусеницы, мм | 500 |
| G: Колея, мм | 1990 |
| H: Минимальный дорожный просвет, мм | 425 |
| I: Радиус поворота задней части платформы, мм | 2205 |
| J: Расстояние между центрами катков, мм | 2930 |
| K: Длина гусеницы, мм | 3665 |
Рабочий диапазон
Рабочий диапазон экскаватора SANY SY135C
| Рабочий диапазон экскаватора SANY SY135C | |
|---|---|
| a: Максимальная высота резания грунта, мм | 8645 |
| b: Максимальная высота выгрузки, мм | 6175 |
| c: Максимальная глубина экскаваторной выемки, мм | 5500 |
| d: Максимальная вертикальная глубина выемки грунта, мм | 4850 |
| e: Максимальное расстояние выемки, мм | 8290 |
| f: Минимальный радиус поворота платформы, мм | 2500 |
| g: Высота при минимальном радиусе поворота платформы, мм | 6500 |
