Технические характеристики мини-экскаватора SANY SY20C (C9 Series Tier 4)
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY20C (C9 Series) | |
| Тип | Мини-экскаватор гусеничный гидравлический | |
| Рабочий вес мини-экскаватора SANY SY20C | ||
| Рабочий вес экскаватора, кг | 1750 | |
| Двигатель мини-экскаватора SANY SY20C | ||
| Изготовитель двигателя |  |
Yanmar |
| Модель двигателя | Yanmar 3TNV70 | |
| Тип двигателя | дизельный трехцилиндровый рядный водяного охлаждения | |
| Мощность двигателя, кВт | 10,3 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2200 | |
| Максимальный крутящий момент двигателя, Н·м | 48,2 … 52,4 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1600 | |
| Аккумуляторная батарея | 1 × 12 В | |
| Рабочий объём двигателя, л | 0,854 | |
| Система управления мини-экскаватора SANY SY20C | ||
| Тип гидравлической системы управления | гидросистема с управлением по нагрузке | |
| Рабочие режимы | ручная бесступенчатая регулировка скорости | |
| Система удалённого мониторинга | ||
| Гидравлическая система мини-экскаватора SANY SY20C | ||
| Главный насос | поршневой насос с переменной производительностью | |
| Максимальная производительность главного насоса, л/мин. | 41,8 | |
| Насос контура управления | не применяется | |
| Ходовой гидравлический мотор | 2 осевых поршневых мотора со стояночным тормозом | |
| Гидравлический мотор поворота | 1 осевой поршневой мотор | |
| Настройки предохранительных клапанов мини-экскаватора SANY SY20C | ||
| Контур рабочего оборудования, МПа | 24,5 | |
| Контур поворота, МПа | 16 | |
| Контур хода, МПа | 24,5 | |
| Контур управления, МПа | 4,5 | |
| Ходовая часть и рабочее оборудование экскаватора SANY SY20C | ||
| Башмаки гусеницы (с каждой стороны), шт. | 37 | |
| Поддерживающие ролики (с каждой стороны), шт. | 2 | |
| Опорные катки (с каждой стороны), шт. | 3 | |
| Защитный щиток гусеницы (с каждой стороны), шт. | 1 | |
| Ширина стандартной гусеницы экскаватора, мм | 230 | |
| Длина стандартной стрелы экскаватора, мм | 1810 | |
| Длина стандартной рукояти экскаватора, мм | 1130 | |
| Ёмкость стандартного ковша экскаватора, куб.м | 0,04 | |
| Производительность мини-экскаватора SANY SY20C | ||
| Скорость передвижения высокая, км/ч | 3,7 | |
| Скорость передвижения низкая, км/ч | 2,1 | |
| Скорость поворота платформы экскаватора, об/мин. | 10 | |
| Преодолеваемый подъём, % (град.) | 70 % (30°) | |
| Давление на грунт, кПа | 29,1 | |
| Максимальное тяговое усилие, кН | 17,2 | |
| Режущее усилие ковша, кН | 15,2 | |
| Режущее усилие рукояти, кН | 9,2 | |
| Рабочие ёмкости экскаватора SANY SY20C | ||
| Бак гидросистемы, л | 21 | |
| Топливный бак, л | 23 | |
| Система смазки двигателя, л | 2 | |
| Радиатор двигателя, л | 3,8 | |
| Привод поворота, л | нет | |
| Бортовая передача (для каждой стороны), л | 0,33 | |
Размеры

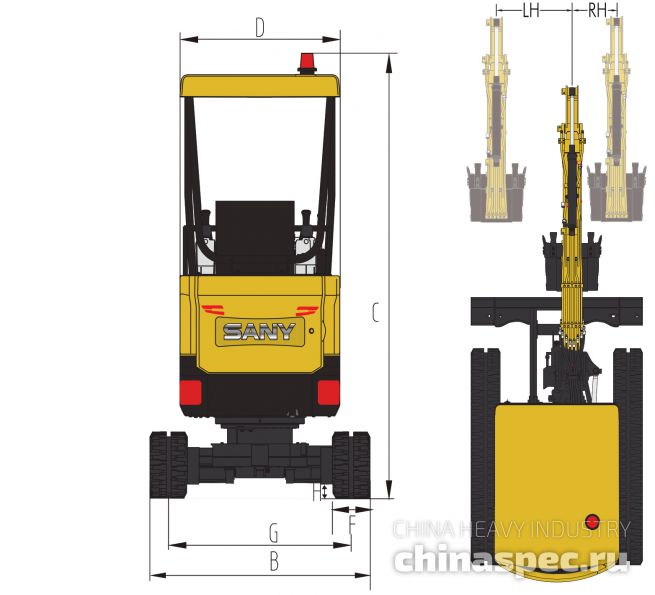

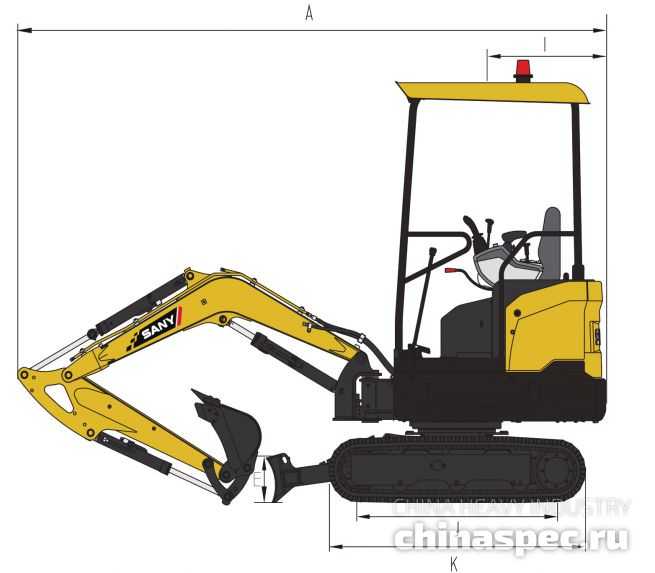

Размеры мини-экскаватора SANY SY20C
| Основные размеры мини-экскаватора SANY SY20C | |
|---|---|
| A: Габаритная длина в транспортном положении, мм | 3575 |
| B: Габаритная ширина в транспортном положении, мм | 980 / 1350 |
| C: Габаритная высота в транспортном положении, мм | 2420 |
| D: Ширина верхней части экскаватора, мм | 980 |
| E: Высота бульдозерного отвала, мм | 270 |
| F: Ширина стандартного башмака гусеницы, мм | 230 |
| G: Колея гусеничного хода, мм | 750 / 1120 |
| H: Минимальный дорожный просвет, мм | 180 |
| I: Радиус поворота задней части экскаватора, мм | 920 |
| J: Опорная длина гусеницы, мм | 1225 |
| K: Габаритная длина гусеницы, мм | 1585 |
Рабочий диапазон

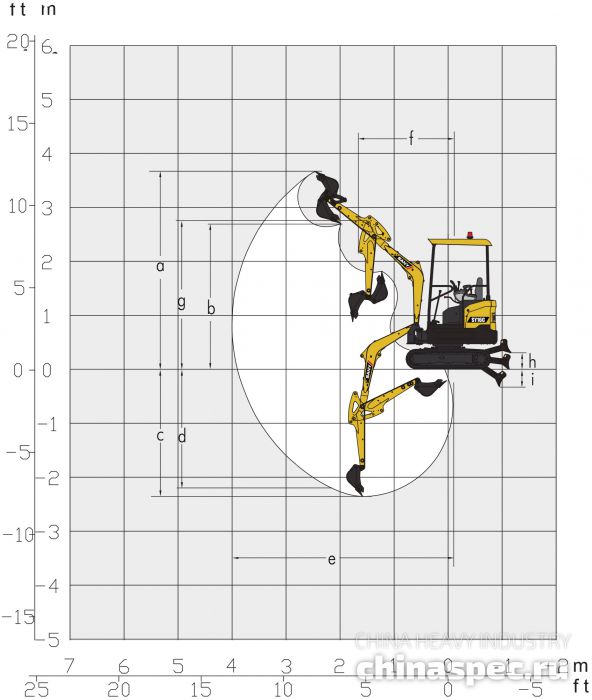

Рабочий диапазон экскаватора SANY SY20C
| Рабочая зона экскаватора SANY SY20C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 3665 |
| b: Максимальная высота выгрузки грунта, мм | 2635 |
| c: Максимальная глубина экскаваторной выемки, мм | 2360 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 2215 |
| e: Максимальный радиус черпания экскаватора, мм | 3900 |
| f: Минимальный радиус поворота платформы, мм | 1655 |
| g: Максимальная высота при минимальном радиусе поворота платформы, мм | 2745 |
| h: Максимальная высота подъёма бульдозерного отвала (от уровня грунта), мм | 310 |
| i: Максимальное заглубление бульдозерного отвала, мм | 320 |
