Технические характеристики экскаватора SANY SY65C (C10)
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY65C (C10) | |
| Тип | малогабаритный гусеничный гидравлический экскаватор | |
| Основные характеристики экскаватора SANY SY65C | ||
| Рабочий вес, кг | 6700 | |
| Ёмкость ковша экскаватора, куб.м | 0,12 … 0,32 (0,25) | |
| Двигатель экскаватора SANY SY65C | ||
| Изготовитель двигателя | |
SANY Group |
| Модель двигателя | SANY D03S3 | |
| Тип двигателя | 4-цилиндровый рядный водяного охлаждения, с рециркуляцией отработавших газов | |
| Мощность двигателя, кВт (л.с.) | 42 (56,3) | |
| Обороты двигателя при максимальной мощности, об/мин. | 2100 | |
| Максимальный крутящий момент двигателя, Н·м | 190 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1600 … 2000 | |
| Рабочий объём двигателя, л | 2,77 | |
| Рабочие ёмкости экскаватора SANY SY65C | ||
| Топливный бак, л | 145 | |
| Гидробак, л | 120 | |
| Система смазки двигателя, л | 9 | |
| Система охлаждения двигателя, л | 7,5 | |
| Бортовая передача (для каждой стороны), л | 1,2 | |
| Производительность экскаватора SANY SY65C | ||
| Скорость передвижения высокая, км/ч | 4,2 | |
| Скорость передвижения низкая, км/ч | 2,4 | |
| Скорость поворота платформы экскаватора, об/мин. | 11,5 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 33 | |
| Режущее усилие ковша, кН | 51 | |
| Режущее усилие рукояти, кН | 35,6 | |
| Ходовая часть экскаватора SANY SY65C | ||
| Число башмаков гусеничной ленты | 42 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 1 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 5 | |
| Ширина стандартного башмака гусеницы, мм | 400 | |

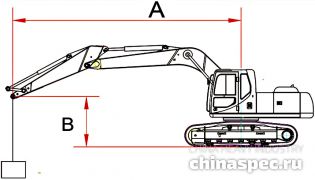

Подъёмная производительность экскаватора
Параметры экскаватора: стрела 3720 мм, рукоять 1622 мм, ширина башмака гусеницы 400 мм, противовес 541 кг.
| Радиус точки подъёма (A) | Максимальный | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B), м | 2,0 м | 3,0 м | 4,0 м | 5,0 м | Грузоподъёмность | Досягаемость | ||||||
спереди  |
с борта  |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
м | ||
| 4 м | кг | *2950 | *2950 | *1750 | *1750 | *1700 | 1350 | *1400 | 1100 | 4,537 | ||
| 3 м | кг | *2150 | 2000 | 1750 | 1300 | 1250 | 900 | 4,993 | ||||
| 2 м | кг | 2600 | 1850 | 1650 | 1250 | 1200 | 900 | 1150 | 850 | 5,219 | ||
| 1 м | кг | 2450 | 1700 | 1600 | 1150 | 1200 | 850 | 1100 | 800 | 5,247 | ||
| 0 м | кг | *4050 | 3050 | 2400 | 1650 | 1550 | 1150 | 1150 | 850 | 1150 | 850 | 5,078 |
| −1 м | кг | *4200 | 3100 | 2350 | 1650 | 1550 | 1100 | 1250 | 900 | 4,692 | ||
| −2 м | кг | 2400 | 1650 | 1550 | 1150 | 1550 | 1100 | 4,026 | ||||
|
Примечания:
|
 |

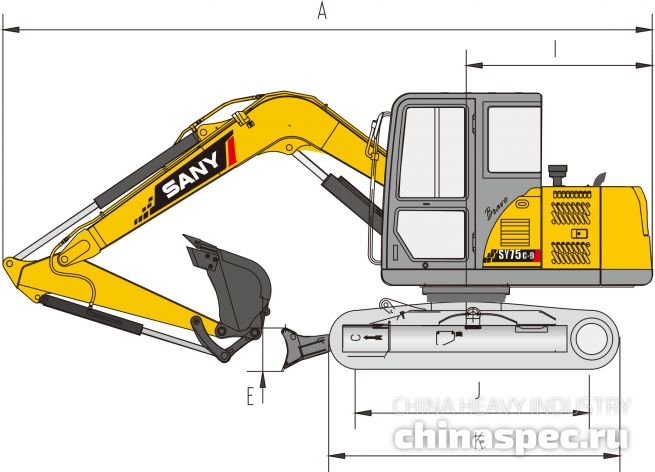

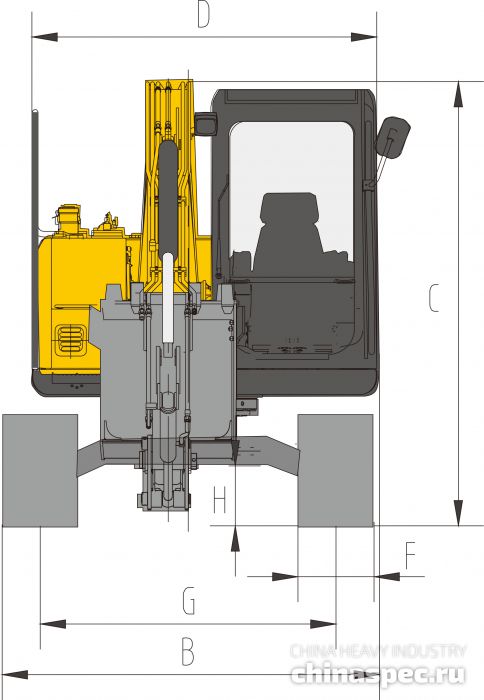

Размеры
Размеры экскаватора SANY SY 65C
| Основные размеры экскаватора SANY SY65C | |
|---|---|
| A: Длина в транспортном положении, мм | 6120 |
| B: Ширина в транспортном положении, мм | 2140 |
| C: Высота в транспортном положении, мм | 2645 |
| D: Ширина верхней части экскаватора, мм | 2040 |
| E: Высота бульдозерного отвала, мм | 405 |
| F: Ширина стандартного башмака гусеницы, мм | 400 |
| G: Колея гусеничного хода, мм | 1600 |
| H: Минимальный дорожный просвет, мм | 370 |
| I: Радиус поворота задней части экскаватора, мм | 1800 |
| J: Опорная длина гусеницы, мм | 2185 |
| K: Габаритная длина гусеницы, мм | 2700 |

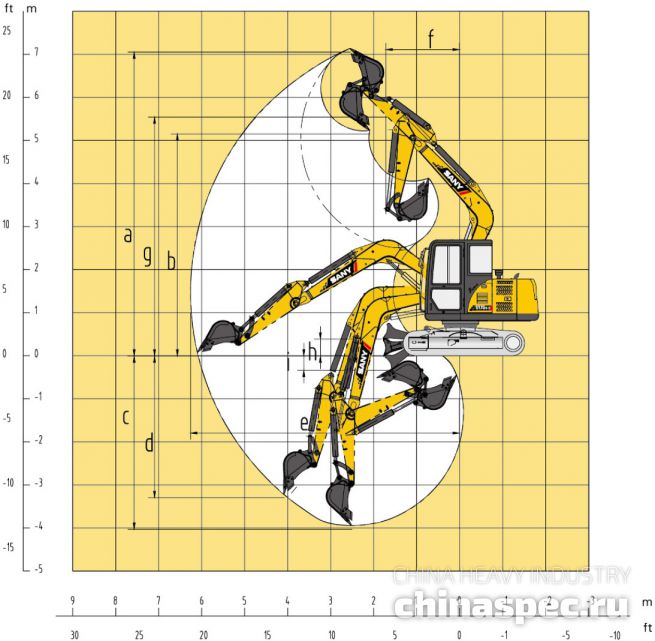

Рабочий диапазон экскаватора
Рабочий диапазон экскаватора SANY SY65C
| Рабочая зона экскаватора SANY SY65C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 7010 |
| b: Максимальная высота выгрузки грунта, мм | 5110 |
| c: Максимальная глубина экскаваторной выемки, мм | 4065 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 3335 |
| e: Максимальный радиус черпания экскаватора, мм | 6235 |
| f: Минимальный радиус поворота платформы, мм | 1720 |
| g: Высота при минимальном радиусе поворота платформы, мм | 5505 |
| h: Максимальная высота подъёма бульдозерного отвала (от уровня грунта), мм | 300 |
| i: Максимальное заглубление бульдозерного отвала, мм | 405 |
