Технические характеристики экскаватора SANY SY195C (C9)
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY195C (C9) | |
| Тип | гусеничный гидравлический экскаватор | |
| Основные характеристики экскаватора SANY SY195C | ||
| Рабочий вес, кг | 20700 | |
| Ёмкость ковша экскаватора, куб.м | 0,83 … 1,0 (0,83) | |
| Двигатель экскаватора SANY SY195C | ||
| Изготовитель двигателя |  |
Mitsubishi |
| Модель двигателя | Mitsubishi Fuso 4M50 | |
| Тип двигателя | дизельный 4-цилиндровый, четырехтактный, с двумя верхними распредвалами DOHC, турбонаддув и промежуточное охлаждение наддувочного воздуха, система прямого впрыска common rail | |
| Мощность двигателя, кВт | 118 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
| Максимальный крутящий момент двигателя, Н·м | 580 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1600 | |
| Рабочий объём двигателя, л | 4,9 | |
| Производительность экскаватора SANY SY195C | ||
| Скорость передвижения высокая, км/ч | 5,4 | |
| Скорость передвижения низкая, км/ч | 3,3 | |
| Скорость поворота платформы экскаватора, об/мин. | 11 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 47,3 | |
| Режущее усилие ковша, кН | 135 | |
| Режущее усилие рукояти, кН | 109 | |
| Рабочие ёмкости экскаватора SANY SY195C | ||
| Топливный бак, л | 340 | |
| Гидробак, л | 239 | |
| Система смазки двигателя, л | 22 | |
| Система охлаждения двигателя, л | 29 | |
| Бортовая передача (для каждой стороны), л | 5,5 | |
| Ходовая часть экскаватора SANY SY195C | ||
| Число башмаков гусеничной ленты | 45 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 2 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 7 | |
| Ширина стандартного башмака гусеницы, мм | 600 | |

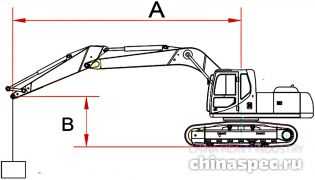

Подъёмная производительность экскаватора
Данные приведены для следующей комплектации экскаватора: рукоять 2700 мм, стрела 5700 мм, противовес 5700 кг.
| Радиус точки подъёма (A) | Максимальный | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B), м | 3,0 м | 4,5 м | 6,0 м | 7,5 м | 9,0 м | Грузоподъёмность | Досягаемость | |||||||
спереди  |
с борта  |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
м | ||
| 7,5 м | кг | *4439,18 | *4439,18 | *3142,46 | *3142,46 | 6,275 | ||||||||
| 6,0 м | кг | *5210,52 | 4631,08 | *3143,33 | *3143,33 | 7,360 | ||||||||
| 4,5 м | кг | *5905,03 | 4466,82 | 4636,06 | 3133,94 | *3099,06 | 2783,4 | 8,025 | ||||||
| 3,0 м | кг | *8686,56 | 6388,9 | 6380,68 | 4225,13 | 4523,84 | 3031 | *3182,79 | 2540,63 | 8,370 | ||||
| 1,5 м | кг | 9504,66 | 5894,4 | 6112,18 | 3985,7 | 4396,98 | 2700 | *3381,35 | 2450,68 | 8,435 | ||||
| 0 м | кг | *6663,3 | *6663,3 | 9129,42 | 5577,9 | 5922,25 | 3816,32 | 4296,37 | 2822,33 | 3717,27 | 2494,18 | 8,230 | ||
| −1,5 м | кг | *10709 | 10353,9 | 9085,85 | 5541,2 | 5840,95 | 3743,83 | 4275,64 | 2803,31 | 4110,75 | 2703,05 | 7,730 | ||
| −3,0 м | кг | *16361 | 10539,8 | 9156,21 | 5600,5 | 5882,45 | 3780,84 | 4996,22 | 3295,6 | 6,870 | ||||
| −4,5 м | кг | *14692 | 10913 | 9415,98 | 5819,6 | 6959,28 | 4477,58 | 5,485 | ||||||
|
Примечания:
|
 |
Размеры

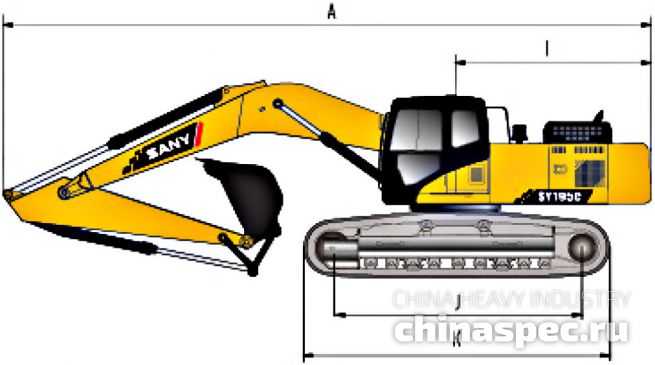

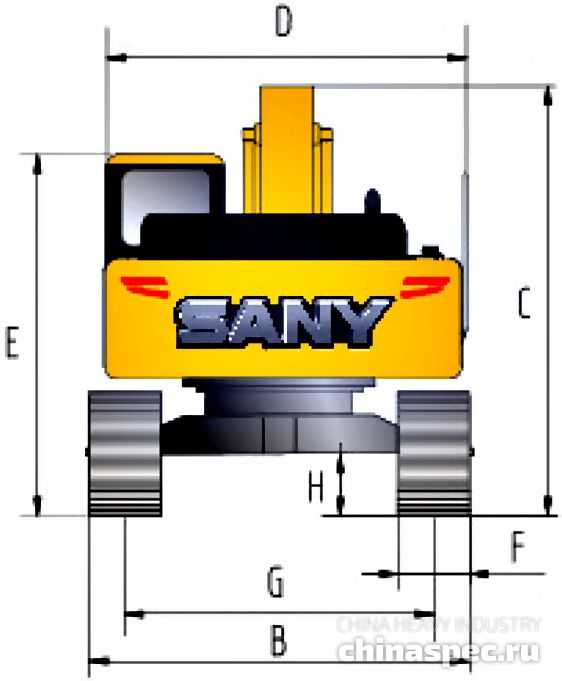

Размеры экскаватора SANY SY195C-9
| Основные размеры экскаватора SANY SY195C | |
|---|---|
| A: Габаритная длина в транспортном положении, мм | 9560 |
| B: Габаритная ширина в транспортном положении, мм | 2800 |
| C: Габаритная высота в транспортном положении, мм | 3250 |
| D: Ширина верхней части экскаватора, мм | 2710 |
| E: Высота по крышу кабины, мм | 3075 |
| F: Ширина стандартного башмака гусеницы, мм | 600 |
| G: Колея гусеничного хода, мм | 2200 |
| H: Минимальный дорожный просвет, мм | 440 |
| I: Радиус поворота задней части экскаватора, мм | 2900 |
| J: Опорная длина гусеницы, мм | 3260 |
| K: Габаритная длина гусеницы, мм | 4060 |
Рабочий диапазон экскаватора

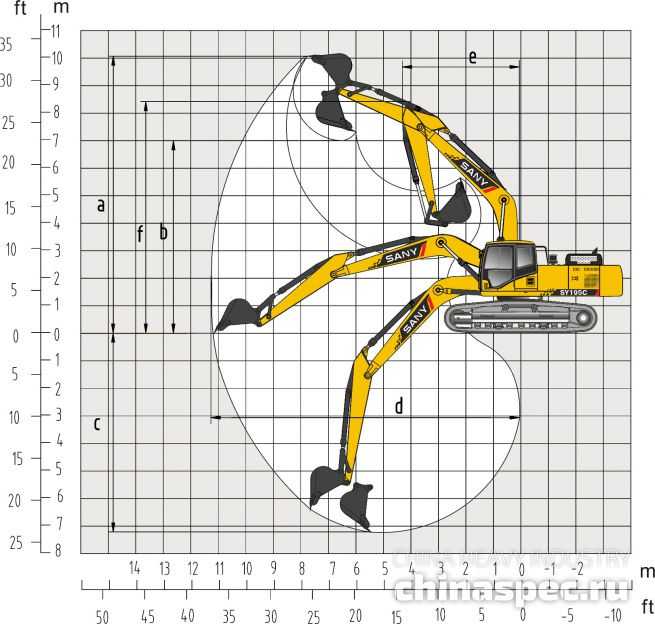

Рабочий диапазон экскаватора SANY SY195C
| Рабочая зона экскаватора SANY SY195C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 9410 |
| b: Максимальная высота выгрузки, мм | 6490 |
| c: Максимальная глубина экскаваторной выемки, мм | 6410 |
| d: Максимальный радиус черпания экскаватора, мм | 9740 |
| e: Минимальный радиус поворота платформы, мм | 3755 |
| f: Максимальная высота при минимальном радиусе поворота платформы, мм | 7700 |
