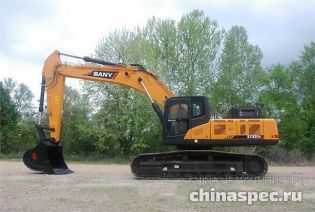

Технические характеристики экскаватора SANY SY335C
| Общие сведения | ||
| Изготовитель |  | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY335C | |
| Тип | гусеничный гидравлический экскаватор | |
| Основные характеристики экскаватора SANY SY335C | ||
| Рабочий вес, кг | 34300 | |
| Ёмкость ковша экскаватора, куб.м | 1,5 | |
| Длина стрелы, мм | 6470 | |
| Длина рукояти, мм | 3200 | |
| Двигатель экскаватора SANY SY335C | ||
| Изготовитель двигателя |  | Isuzu |
| Модель двигателя | Isuzu AA-6HK1XQP-01 | |
| Мощность двигателя, кВт (л.с.) | 190,5 (259) | |
| Обороты двигателя при максимальной мощности, об/мин. | 2100 | |
| Комплектация экскаватора SANY SY335C | ||
| Гидравлический насос |  | Kawasaki K5V160DTH1 |
| Распределитель | | Kawasaki KMX15RB |
| Ходовой редуктор |  | Kayaba KYB GT60T65B |
| Поворотный редуктор | | Kawasaki GS20D25E.0 |
| Гидроцилиндр | | SANY |
| Электронная система | | SANY |
| Производительность экскаватора SANY SY335C | ||
| Скорость передвижения высокая, км/ч | 5,2 | |
| Скорость передвижения низкая, км/ч | 3,4 | |
| Скорость поворота платформы экскаватора, об/мин. | 9,5 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 62 | |
| Усилие отрыва ковша, кН | 220 | |
| Режущее усилие рукояти, кН | 170 | |
Размеры
Размеры экскаватора SANY SY335-C
| Основные размеры экскаватора SANY SY335C | |
|---|---|
| A: Длина в транспортном положении, мм | 11100 |
| B: Ширина в транспортном положении, мм | 3190 |
| C: Высота в транспортном положении, мм | 3600 |
| D: Ширина верхней части экскаватора, мм | 3145 |
| E: Высота по крышу кабины, мм | 3085 |
| F: Ширина стандартного башмака гусеницы, мм | 600 |
| G: Колея гусеничного хода, мм | 2590 |
| H: Минимальный дорожный просвет, мм | 550 |
| I: Радиус поворота задней части платформы экскаватора, мм | 3300 |
| J: Опорная длина гусеницы, мм | 4140 |
| K: Габаритная длина гусеничного хода, мм | 5080 |
Рабочий диапазон экскаватора
Рабочий диапазон экскаватора SANY SY335C
| Рабочая зона экскаватора SANY SY335C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 10100 |
| b: Максимальная высота выгрузки грунта, мм | 7025 |
| c: Максимальная глубина экскаваторной выемки, мм | 7410 |
| d: Максимальный радиус черпания экскаватора, мм | 11050 |
| e: Минимальный радиус поворота платформы, мм | 4450 |
Предыдущая модификация экскаватора SANY SY335C
Технические характеристики
| Общие сведения | ||
| Изготовитель | | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY335C | |
| Тип | Экскаватор гусеничный гидравлический | |
| Двигатель экскаватора SANY SY335C | ||
| Изготовитель двигателя | | Isuzu |
| Модель двигателя | Isuzu 6HK1-XABEA-08-C2 | |
| Рабочий объём двигателя, л | 7,79 | |
| Мощность двигателя, кВт | 190,5 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
| Гидравлическая система экскаватора SANY SY335C | ||
| Тип гидравлической системы | отрицательное давление управления | |
| Количество выбираемых рабочих режимов | 4 | |
| Тип главного насоса | поршневые насосы с переменным объёмом | |
| Максимальный объёмный расход главного насоса, л/мин. | 2 × 360 | |
| Ходовой гидравлический мотор | 2× осевой поршневой мотор со стояночным тормозом | |
| Поворотный гидравлический мотор | 1× осевой поршневой мотор с тормозом блокир. вращения | |
| Настройки предохранительного клапана экскаватора SANY SY335C | ||
| Контуры рабочего оборудования, МПа (кг/кв.см) | 34,3 (336) | |
| Контур хода, МПа (кг/кв.см) | 34,3 (336) | |
| Контур поворота, МПа (кг/кв.см) | 28,5 (279) | |
| Контур большой грузоподъёмности, МПа (кг/кв.см) | 34,3 (336) | |
| Управляющий контур, МПа (кг/кв.см) | 3,9 (38) | |
| Гидравлические цилиндры экскаватора SANY SY335C | ||
| Стрела, мм | 2 − 140 × 1480 | |
| Рукоять, мм | 1 − 170 × 1685 | |
| Ковш, мм | 1 − 140 × 1285 | |
| Рабочий вес экскаватора SANY SY335C | ||
| Рабочий вес со стандартным ковшом, полностью укомплектованный, +75 кг вес машиниста (по стандарту ISO), кг | 33500 | |
| Ходовая часть экскаватора SANY SY335C | ||
| Ширина гусеницы, мм | 600 | |
| Количество башмаков гусеницы, шт. | 49 | |
| Поддерживающие ролики (на каждой стороне), шт. | 2 | |
| Направляющие ролики (на каждой стороне), шт. | 9 | |
| Трансмиссия экскаватора SANY SY335C | ||
| Скорость движения максимальная, км/ч | 5,4 | |
| Скорость движения минимальная, км/ч | 3,2 | |
| Скорость поворота платформы экскаватора, об/мин. | 9,5 | |
| Преодолеваемый уклон, % (град.) | 70 (35) | |
| Удельное давление на грунт, кПа | 59,2 | |
| Рабочие ёмкости экскаватора SANY SY335C | ||
| Топливный бак, л | 540 | |
| Гидробак, л | 380 | |
| Масло двигателя, л | 35 | |
| Радиатор, л | 11 | |
| Бортовая передача, л | 2 × 4,0 | |
| Механизм поворота, л | 10,5 | |
| Режущее усилие экскаватора SANY SY335C | ||
| Режущее усилие ковша, кН | 220 | |
| Режущее усилие рукояти, кН | 165 | |
Опциональные ковши
| Опциональные ковши для экскаватора SANY SY335C | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Тип | Ёмкость ковша | Ширина ковша | Вес ковша | Чис- ло зу- бьев | Плотность материала, не более | ||||
| по SAE | по CECE | Ковш без боковых режущих кромок | Ковш с боковыми режущими кромками | с рукоятью длиной 3200 мм | с рукоятью длиной 2900 мм | с рукоятью длиной 2400 мм | |||
| куб.м | куб.м | мм | мм | кг | шт. | кг/куб.м | кг/куб.м | кг/куб.м | |
| С* | 1,4 | 1,81 | 1310 | 1417 | 1285 | 5 | 1800 | 1800 | 1800 |
| Н* | 1,5 | 1,96 | 1443 | 1527 | 1273 | 5 | 1600 | 1600 | 1600 |
*С: ковш для скальных грунтов;
*Н: ковш для нескальных грунтов.
Размеры
Размеры экскаватора SANY SY335C
| Основные размеры экскаватора SANY SY335C | |
|---|---|
| A: Длина в транспортном положении, мм | 10990 |
| B: Ширина, мм | 3190 |
| C: Высота в транспортном положении, мм | 3280 |
| D: Ширина платформы экскаватора, мм | 2955 |
| E: Высота по крыше кабины, мм | 3085 |
| F: Ширина стандартной гусеницы, мм | 600 |
| G: Колея, мм | 2590 |
| H: Минимальный дорожный просвет, мм | 550 |
| I: Радиус поворота задней части платформы, мм | 3300 |
| J: Расстояние между центрами катков, мм | 4140 |
| K: Длина гусеницы, мм | 5065 |
Рабочий диапазон
| Рабочий диапазон экскаватора SANY SY335C | |
|---|---|
| a: Максимальная высота резания грунта, мм | 10135 |
| b: Максимальная высота выгрузки, мм | 7165 |
| c: Максимальная глубина экскаваторной выемки, мм | 7330 |
| d: Максимальная вертикальная глубина выемки грунта, мм | 6480 |
| e: Максимальное расстояние выемки, мм | 11070 |
| f: Минимальный радиус поворота платформы, мм | 4340 |
| g: Высота при минимальном радиусе поворота платформы, мм | 8470 |
