Технические характеристики малогабаритного экскаватора SANY SY50
Общие сведения | ||
Изготовитель | ![]() |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
Модель | SANY SY50 | |
Тип | гусеничный гидравлический малогабаритный экскаватор | |
Рабочий вес малогабаритного экскаватора SANY SY50 | ||
Рабочий вес экскаватора, кг | 5400 | |
Давление на грунт, кПа | 31,6 | |
Двигатель малогабаритного экскаватора SANY SY50 | ||
Изготовитель двигателя | ![]() |
Yanmar |
Полная мощность двигателя, кВт (л.с.) | 29,1 (39) | |
Обороты двигателя при максимальной мощности, об/мин. | 2400 | |
Максимальный крутящий момент двигателя, Н·м | 144,9 | |
Обороты двигателя при максимальном крутящем моменте, об/мин. | 1500 | |
Рабочий объём двигателя, л | 2,191 | |
Гидравлическая система малогабаритного экскаватора SANY SY50 | ||
Максимальная производительность главного насоса, л/мин. | 110 | |
Рабочие характеристики и производительность экскаватора SANY SY50 | ||
Скорость поворота платформы экскаватора, об/мин. | 10 | |
Скорость передвижения высокая, км/ч | 4,1 | |
Скорость передвижения низкая, км/ч | 2,4 | |
Максимальное тяговое усилие, кН | 40,7 | |
Режущее усилие рукояти, кН | 22,9 | |
Ходовая часть малогабаритного экскаватора SANY SY50 | ||
Ширина гусеницы (стандартной), мм | 400 | |
Число поддерживающих катков гусеницы (с каждой стороны), шт. | 2 | |
Число опорных катков гусеницы (с каждой стороны), шт. | 4 | |
Рабочие ёмкости экскаватора SANY SY50 | ||
Топливный бак, л | 78 | |
Масляный бак гидравлической системы, л | 52 | |
Система охлаждения, л | 4,2 | |
Система смазки двигателя, л | 7,4 |

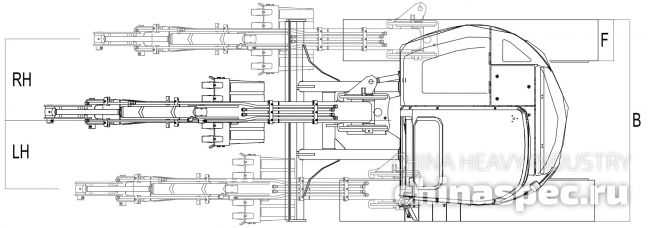

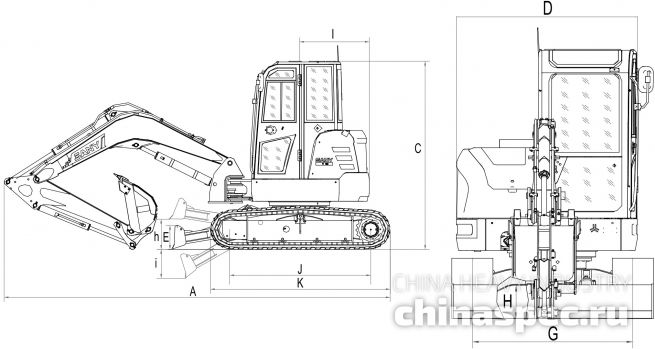

Размеры экскаватора
Основные размеры малогабаритного экскаватора SANY SY50 | |
---|---|
A: Длина в транспортном положении, мм | 5390 |
B: Ширина в транспортном положении, мм | 1960 |
C: Высота в транспортном положении, мм | 2630 |
D: Ширина верхней части экскаватора, мм | 1760 |
E: Высота бульдозерного отвала, мм | 340 |
F: Ширина стандартного башмака гусеницы, мм | 400 |
G: Колея гусеничного хода, мм | 1560 |
H: Минимальный дорожный просвет, мм | 325 |
I: Радиус поворота задней части экскаватора, мм | 980 |
J: Опорная длина гусеницы, мм | 1990 |
K: Габаритная длина гусеницы, мм | 2510 |

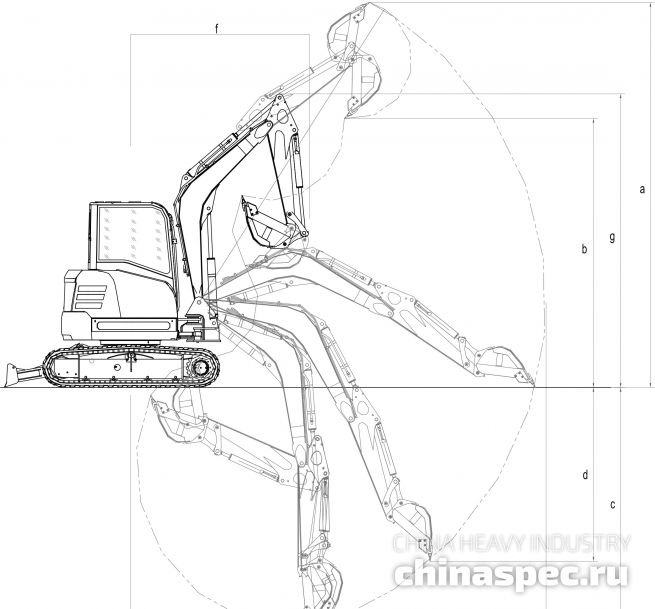

Рабочий диапазон экскаватора
Рабочая зона экскаватора SANY SY50 | |
---|---|
a: Максимальная высота копания экскаватора, мм | 5450 |
b: Максимальная высота выгрузки, мм | 3805 |
c: Максимальная глубина экскаваторной выемки, мм | 3420 |
d: Максимальная глубина вертикальной стенки котлована, мм | 2460 |
e: Максимальный радиус черпания экскаватора, мм | 5880 |
f: Минимальный радиус поворота платформы, мм | 2520 |
g: Максимальная высота при минимальном радиусе поворота платформы, мм | 4155 |
