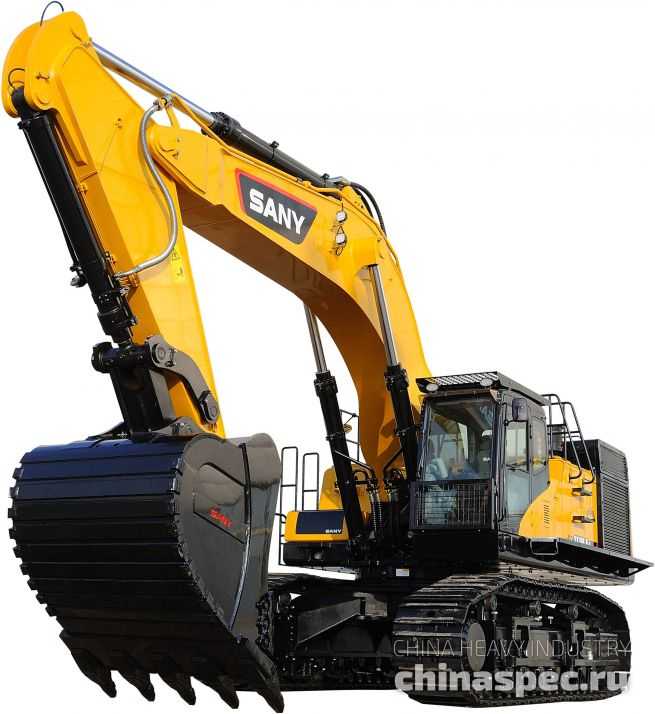

Технические характеристики тяжелого экскаватора SANY SY700H
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY700H | |
| Тип | гусеничный гидравлический тяжелый экскаватор (карьерный экскаватор) | |
| Рабочий вес экскаватора, кг | 72000 | |
| Объем стандартного ковша (для скальных пород), куб.м | 4,0 | |
| Двигатель тяжелого экскаватора SANY SY700H | ||
| Изготовитель двигателя |  |
Isuzu |
| Модель двигателя | Isuzu 6WG1XQA | |
| Тип двигателя | 6-цилиндровый рядный дизельный двигатель: 4-тактный, прямого впрыска, OHV (верхнеклапанный), с турбонаддувом и промежуточным охлаждением, низкоэмиссионный малотоксичный | |
| Номинальная мощность двигателя, кВт | 310 | |
| Обороты двигателя при максимальной мощности, об/мин. | 1800 | |
| Максимальный крутящий момент двигателя, Н·м | 1540 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1500 | |
| Рабочий объём двигателя, л | 15,68 | |
| Производительность и рабочие характеристики тяжелого экскаватора SANY SY700H | ||
| Скорость передвижения высокая, км/ч | 4,5 | |
| Скорость передвижения низкая, км/ч | 3,1 | |
| Скорость поворота платформы экскаватора, об/мин. | 6,7 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 100 | |
| Режущее усилие ковша, кН | 358 | |
| Режущее усилие рукояти, кН | 274 | |
| Заправочные емкости тяжелого экскаватора SANY SY700H | ||
| Топливный бак, л | 970 | |
| Гидробак, л | 620 | |
| Масло двигателя, л | 47 | |
| Масляный радиатор, л | 21 | |
| Бортовая передача, л | 2 × 15 | |
| Привод поворота, л | 2 × 6,0 | |
| Ходовая часть тяжелого экскаватора SANY SY700H | ||
| Число башмаков гусеничной ленты (с каждой стороны), шт. | 47 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 3 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 8 | |
| Ширина гусеницы в стандартной комплектации, мм | 750 | |
| Ширина гусеницы в опциональной комплектации, мм | 800 | |
Размеры тяжелого экскаватора SY700H

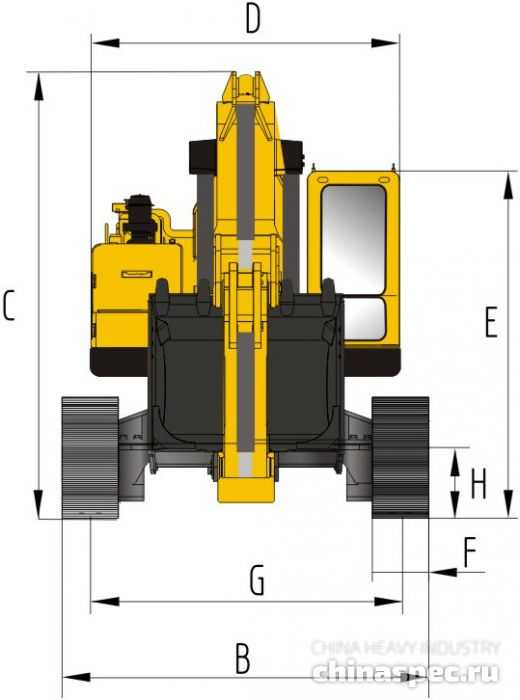

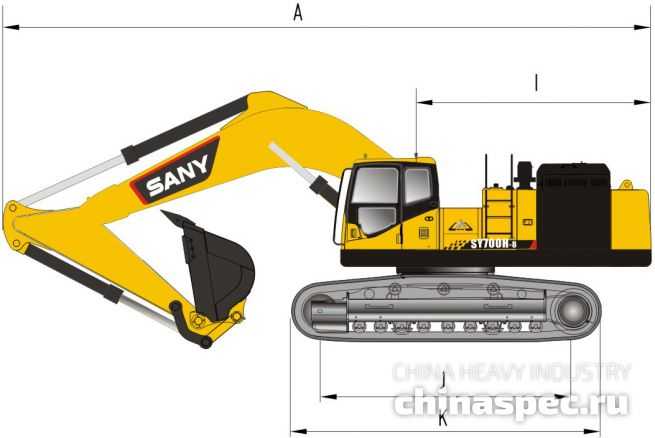

Размеры тяжелого экскаватора SANY SY700H
| Основные размеры экскаватора SANY SY700H | |
|---|---|
| A: Длина в транспортном положении, мм | 11905 |
| B: Ширина в транспортном положении, мм | 3440 |
| B: Ширина в рабочем положении, мм | 4010 |
| C: Высота в транспортном положении, мм | 3580 |
| D: Ширина верхней части экскаватора, мм | 3360 |
| E: Высота по крыше кабины, мм | 3520 |
| F: Ширина стандартного башмака гусеницы, мм | 750 |
| G: Колея гусеничного хода в транспортном положении, мм | 2690 |
| G: Колея гусеничного хода в рабочем положении, мм | 3250 |
| H: Минимальный дорожный просвет, мм | 875 |
| I: Радиус поворота задней части экскаватора, мм | 3980 |
| J: Опорная длина гусеницы, мм | 4660 |
| K: Габаритная длина гусеницы, мм | 5870 |
Рабочий диапазон тяжелого экскаватора SY700H

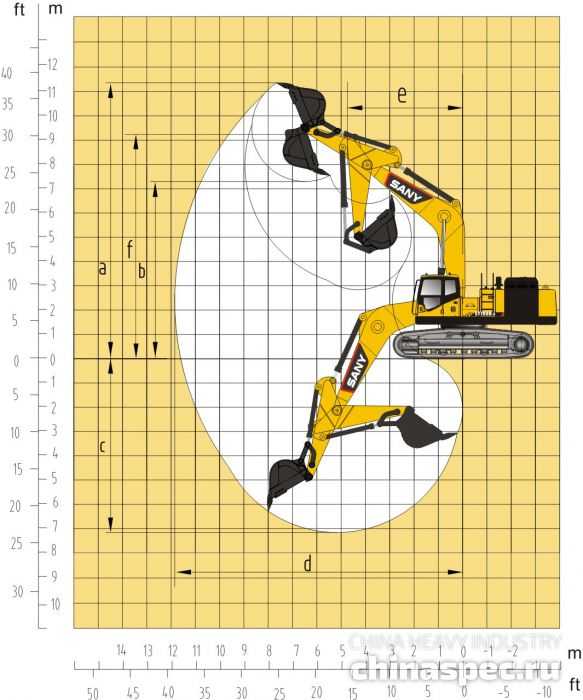

Рабочий диапазон тяжелого экскаватора SANY SY700H
| Рабочая зона тяжелого экскаватора SANY SY700H | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 11425 |
| b: Максимальная высота выгрузки грунта, мм | 7380 |
| c: Максимальная глубина экскаваторной выемки, мм | 7715 |
| d: Максимальная горизонтальная досягаемость (радиус черпания) экскаватора, мм | 11595 |
| e: Минимальный радиус поворота платформы, мм | 4890 |
| f: Максимальная высота при минимальном радиусе поворота платформы, мм | 9300 |
