Технические характеристики экскаватора SANY SY95C (C10)
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY95C (C10) | |
| Тип | малогабаритный гусеничный гидравлический экскаватор | |
| Основные характеристики экскаватора SANY SY95C | ||
| Рабочий вес, кг | 9180 | |
| Ёмкость ковша экскаватора, куб.м | 0,2 … 0,45 (0,39) | |
| Двигатель экскаватора SANY SY95C | ||
| Изготовитель двигателя |  |
Kubota Corporation |
| Модель двигателя | Kubota V3800DI-T-E3B | |
| Тип двигателя | 4-цилиндровый 4-тактный прямого впрыска, рядный верхнеклапанный водяного охлаждения | |
| Мощность двигателя, кВт | 60,7 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2200 | |
| Максимальный крутящий момент двигателя, Н·м | 305,4 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1600 | |
| Рабочий объём двигателя, л | 3,769 | |
| Рабочие ёмкости экскаватора SANY SY95C | ||
| Топливный бак, л | 160 | |
| Гидробак, л | 120 | |
| Система смазки двигателя, л | 12 | |
| Система охлаждения двигателя, л | 8 | |
| Бортовая передача (для каждой стороны), л | 1,2 | |
| Производительность экскаватора SANY SY95C | ||
| Скорость передвижения высокая, км/ч | 5,0 | |
| Скорость передвижения низкая, км/ч | 2,9 | |
| Скорость поворота платформы экскаватора, об/мин. | 11,2 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 38,6 | |
| Режущее усилие ковша, кН | 63,6 | |
| Режущее усилие рукояти, кН | 46,8 | |
| Ходовая часть экскаватора SANY SY95C | ||
| Число башмаков гусеничной ленты | 41 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 1 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 5 | |
| Ширина стандартного башмака гусеницы, мм | 450 | |

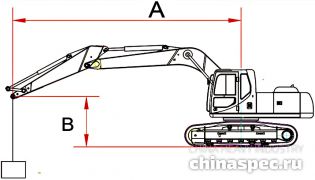

Подъёмная производительность экскаватора
Данные приведены для следующей комплектации экскаватора: стрела 3920 мм, рукоять 1700 мм, ширина башмака гусеницы 450 мм, противовес 880 кг.
| Радиус точки подъёма (A) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B), м | 2,0 м | 3,0 м | 4,0 м | 5,0 м | |||||
спереди  |
с борта  |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
||
| 6 м | кг | *1950 | *1950 | ||||||
| 5 м | кг | *2050 | 2050 | ||||||
| 4 м | кг | *2150 | *2150 | *2100 | 2100 | ||||
| 3 м | кг | *2700 | *2700 | *2300 | 2300 | *2150 | 1650 | ||
| 2 м | кг | *3500 | 3350 | *2650 | 2200 | 2250 | 1600 | ||
| 1 м | кг | *4100 | 3150 | *3000 | 2100 | 2300 | 1550 | ||
| 0 м | кг | *4300 | 3050 | *3350 | 2050 | 2250 | 1500 | ||
| −1 м | кг | *4300 | *4300 | *4200 | 3050 | *3150 | 2000 | 2250 | 1500 |
| −2 м | кг | *5800 | *5800 | *3800 | 3100 | *2900 | 2050 | ||
| −3 м | кг | *3050 | 3050 | ||||||
|
Примечания:
|
 |

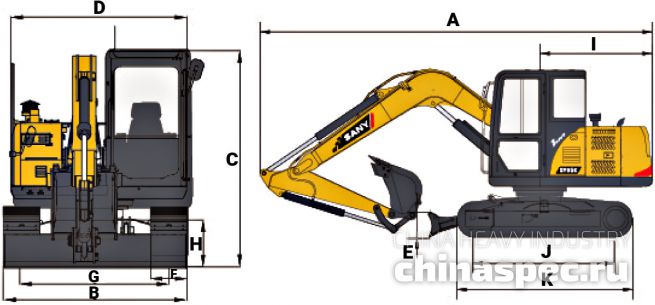

Размеры
Размеры экскаватора SANY SY 95C
| Основные размеры экскаватора SANY SY95C | |
|---|---|
| A: Длина в транспортном положении, мм | 6560 |
| B: Ширина в транспортном положении, мм | 2260 |
| C: Высота в транспортном положении, мм | 2720 |
| D: Ширина верхней части экскаватора, мм | 2160 |
| E: Высота бульдозерного отвала, мм | 420 |
| F: Ширина стандартного башмака гусеницы, мм | 450 |
| G: Колея гусеничного хода, мм | 1810 |
| H: Минимальный дорожный просвет, мм | 360 |
| I: Радиус поворота задней части экскаватора, мм | 1885 |
| J: Опорная длина гусеницы, мм | 2340 |
| K: Габаритная длина гусеницы, мм | 2980 |

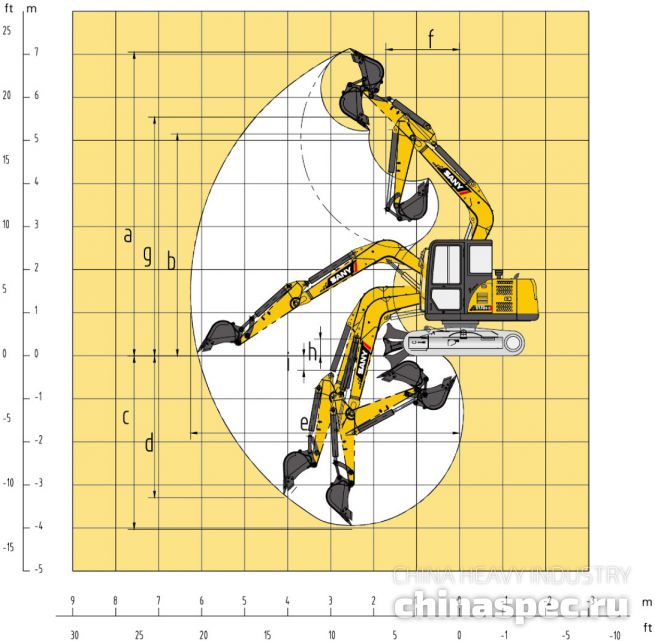

Рабочий диапазон экскаватора
Рабочий диапазон экскаватора SANY SY95C
| Рабочая зона экскаватора SANY SY95C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 7260 |
| b: Максимальная высота выгрузки грунта, мм | 5210 |
| c: Максимальная глубина экскаваторной выемки, мм | 4330 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 3080 |
| e: Максимальный радиус черпания экскаватора, мм | 6660 |
| f: Минимальный радиус поворота платформы, мм | 1990 |
| g: Высота при минимальном радиусе поворота платформы, мм | 5700 |
| h: Максимальная высота подъёма бульдозерного отвала, мм | 330 |
| i: Максимальное заглубление бульдозерного отвала, мм | 330 |
