Технические характеристики экскаватора SANY SY365H (C10)
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY365H (C10), SY365C-10H | |
| Тип | гусеничный гидравлический экскаватор | |
| Основные характеристики экскаватора SANY SY365H | ||
| Рабочий вес, кг | 36000 | |
| Ёмкость ковша экскаватора, куб.м | 1,6 … 1,8 (1,6) | |
| Двигатель экскаватора SANY SY365H | ||
| Изготовитель двигателя |  |
Isuzu |
| Модель двигателя | Isuzu GH-6HK1XKSC | |
| Тип двигателя | дизельный, 6-цилиндровый, 4-тактный, с прямым впрыском, турбонаддувом и водяным охлаждением | |
| Мощность двигателя, кВт | 212 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
| Максимальный крутящий момент двигателя, Н·м | 1080 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1500 | |
| Рабочий объём двигателя, л | 7,79 | |
| Производительность экскаватора SANY SY365H | ||
| Скорость передвижения высокая, км/ч | 5,5 | |
| Скорость передвижения низкая, км/ч | 3,5 | |
| Скорость поворота платформы экскаватора, об/мин. | 9,5 | |
| Преодолеваемый подъём, % (град.) | 70 % (35°) | |
| Давление на грунт, кПа | 65 | |
| Режущее усилие ковша, кН | 235 | |
| Режущее усилие рукояти, кН | 180 | |
| Рабочие ёмкости экскаватора SANY SY365H | ||
| Топливный бак, л | 690 | |
| Система смазки двигателя, л | 36 | |
| Радиатор, л | 12,3 | |
| Бортовая передача (для каждой стороны), л | 8,5 | |
| Ходовая часть экскаватора SANY SY365H | ||
| Число башмаков гусеничной ленты | 49 | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 2 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 9 | |
| Ширина башмака гусеницы в стандартной комплектации, мм | 600 | |

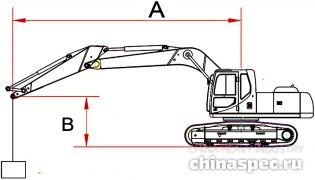

Подъёмная производительность экскаватора
Данные приведены для экскаватора в следующей комплектации: стрела 6500 мм, рукоять 2900 мм, ширина гусеничного башмака 600 мм, противовес 6900 кг.
| Радиус точки подъёма (A) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B), м | 3,0 м | 4,5 м | 6,0 м | 7,5 м | 9,0 м | ||||||
спереди  |
с борта  |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
||
| 7,5 м | кг | ||||||||||
| 6,0 м | кг | *7857 | *7857 | ||||||||
| 4,5 м | кг | *12146 | *12146 | *9592 | *9592 | *8269 | 6856 | ||||
| 3,0 м | кг | *14650 | *14650 | *10745 | 9126 | *8823 | 6638 | *7696 | 5095 | ||
| 1,5 м | кг | *16054 | 13197 | *11633 | 8745 | *9287 | 6434 | *7819 | 5004 | ||
| 0 | кг | *16022 | 12950 | *11951 | 8515 | *9457 | 6293 | ||||
| −1,5 м | кг | *14577 | *14577 | *15082 | 12942 | *11590 | 8439 | *9137 | 6242 | ||
| −3,0 м | кг | *16715 | *16715 | *13312 | *13312 | *10420 | 8499 | *7924 | 6314 | ||
|
Примечания:
|
 |

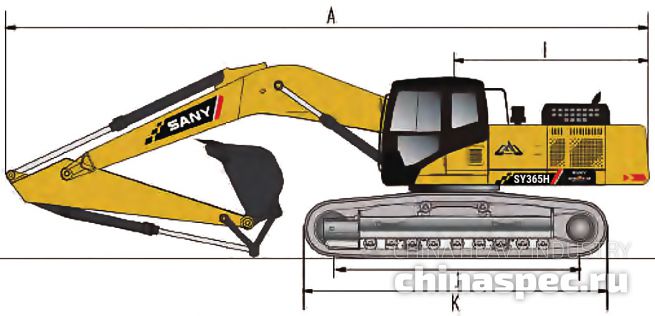

Размеры

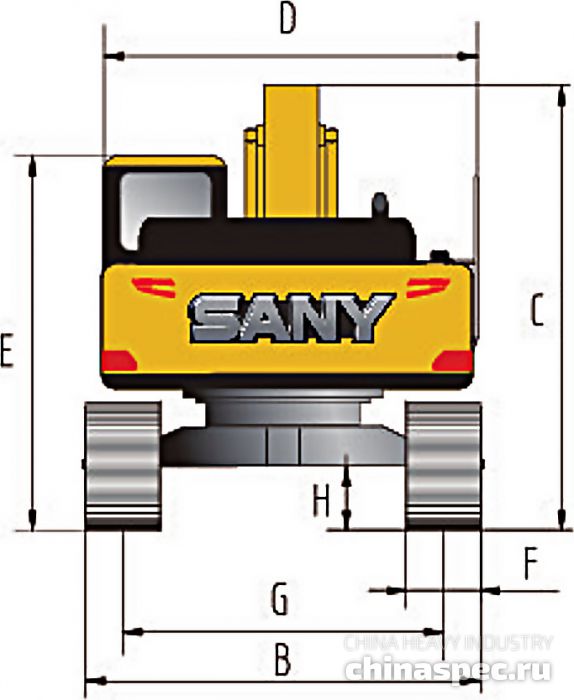

Размеры экскаватора SANY SY365H-10
| Основные размеры экскаватора SANY SY365H | |
|---|---|
| A: Габаритная длина в транспортном положении, мм | 11530 |
| B: Габаритная ширина в транспортном положении, мм | 3190 |
| C: Габаритная высота в транспортном положении, мм | 3545 |
| D: Ширина верхней части экскаватора, мм | 3150 |
| E: Высота по крышу кабины, мм | 3320 |
| F: Ширина стандартного башмака гусеницы, мм | 600 |
| G: Колея гусеничного хода, мм | 2590 |
| H: Минимальный дорожный просвет, мм | 550 |
| I: Радиус поворота задней части экскаватора, мм | 3560 |
| J: Опорная длина гусеницы, мм | 4140 |
| K: Габаритная длина гусеницы, мм | 5065 |

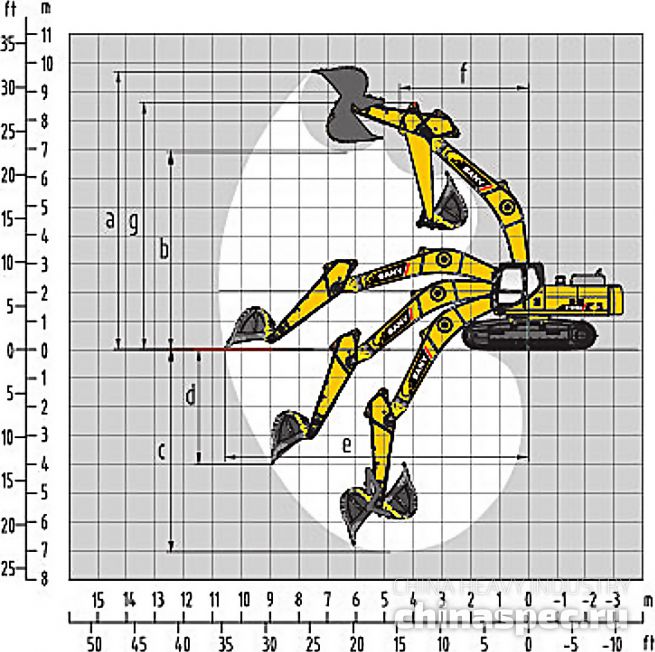

Рабочий диапазон экскаватора
Рабочий диапазон экскаватора SANY SY365H
| Рабочая зона экскаватора SANY SY365H | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 9890 |
| b: Максимальная высота выгрузки, мм | 6920 |
| c: Максимальная глубина экскаваторной выемки, мм | 7050 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 3970 |
| e: Максимальный радиус черпания экскаватора, мм | 10780 |
| f: Минимальный радиус поворота платформы, мм | 4495 |
| g: Максимальная высота при минимальном радиусе поворота платформы, мм | 8600 |
