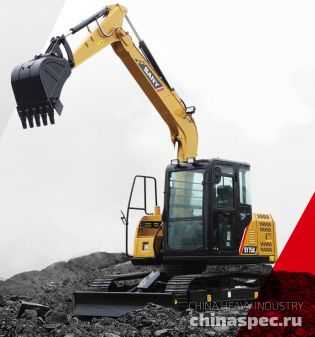

Технические характеристики экскаватора SANY SY75C
Общие сведения | ||
Изготовитель | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай | |
Модель | SANY SY75C | |
Тип | гусеничный гидравлический экскаватор | |
Двигатель экскаватора SANY SY75C | ||
Изготовитель двигателя | Isuzu Motors Ltd. | |
Модель двигателя | Isuzu CP-4LE2XA-S | |
Рабочий объём двигателя, л | 2,2 | |
Мощность двигателя, кВт | 43 | |
Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
Максимальный крутящий момент двигателя, Н·м | 215 | |
Обороты двигателя при максимальном крутящем моменте, об/мин. | 1800 | |
Гидравлическая система экскаватора SANY SY75C | ||
Тип гидравлической системы | гидросистема с управлением по нагрузке | |
Число выбираемых рабочих режимов | 3 | |
Главный насос, тип | поршневые насосы с переменной производительностью | |
Максимальная производительность главного насоса, л/мин. | 90 | |
Ходовой гидравлический мотор | 2 осевых поршневых мотора со стояночным тормозом | |
Гидравлический мотор поворота платформы | 1 осевой поршневой мотор с тормозом удержания поворота платформы | |
Настройки предохранительных клапанов экскаватора SANY SY75C | ||
Контуры рабочего оборудования, МПа | 28 | |
Контур хода, МПа | 26 | |
Контур поворота, МПа | 21 | |
Управляющий контур, МПа | 3,5 | |
Гидравлические цилиндры экскаватора SANY SY75C | ||
Гидроцилиндр стрелы (диаметр × ход поршня), мм | 110 × 885 | |
Гидроцилиндр рукояти (диаметр × ход поршня), мм | 90 × 900 | |
Гидроцилиндр ковша (диаметр × ход поршня), мм | 80 × 730 | |
Гидроцилиндр бульдозерного отвала экскаватора (диаметр × ход поршня), мм | 130 × 145 | |
Рабочие ёмкости экскаватора SANY SY75C | ||
Топливный бак, л | 150 | |
Система охлаждения двигателя, л | 12 | |
Система смазки двигателя, л | 10 | |
Привод поворота | нет | |
Бортовая передача (для каждой стороны), л | 2,5 | |
Масляный бак гидросистемы, л | 120 | |
Рабочий вес экскаватора SANY SY75C | ||
Рабочий вес полностью заправленного экскаватора со стандартным ковшом, плюс 75 кг оператора (ISO), кг | 7280 | |
Давление на грунт, кПа | 33 | |
Ходовые и рабочие характеристики экскаватора SANY SY75C | ||
Скорость передвижения низкая, км/ч | 2,4 | |
Скорость передвижения высокая, км/ч | 4,4 | |
Максимальное тяговое усилие, кН | 56,8 | |
Преодолеваемый подъём, град. | 35° | |
Скорость поворота платформы экскаватора, об/мин. | 10 | |
Производительность экскаватора SANY SY75C | ||
Режущее усилие ковша, кН | 51 | |
Режущее усилие рукояти, кН | 30 | |

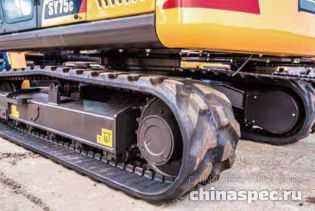

Ходовая часть экскаватора SANY SY75C | ||
Ширина гусеницы, мм | 450 | |
Число башмаков гусеничной ленты (с каждой стороны), шт. | 39 | |
Число поддерживающих катков гусеницы (с каждой стороны), шт. | 1 | |
Число опорных катков гусеницы (с каждой стороны), шт. | 5 |
Подъёмная производительность экскаватора SANY SY75C
Радиус точки подъёма (A), м | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Высота точки подъёма (B), м | Макс. | 2,0 м | 3,0 м | 4,0 м | 5,0 м | |||||||
Макс. | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | ||
5 м | кг | 3812 | 1500 | 1500 | 1700 | 1700 | ||||||
4 м | кг | 4564 | 1350 | 1200 | 1850 | 1850 | 1800 | 1500 | ||||
3 м | кг | 5008 | 1250 | 1050 | 3200 | 3200 | 2200 | 2200 | 1800 | 1450 | 1300 | 1050 |
2 м | кг | 5225 | 1150 | 950 | 2100 | 2100 | 1750 | 1400 | 1250 | 1000 | ||
1 м | кг | 5243 | 1150 | 900 | 1950 | 1950 | 1650 | 1400 | 1250 | 1000 | ||
0 м | кг | 5065 | 1200 | 950 | 1900 | 1900 | 1650 | 1300 | 1200 | 950 | ||
−1 м | кг | 4668 | 1300 | 1050 | *2735 | 2000 | 1900 | 1900 | 1600 | 1300 | ||
−2 м | кг | 3988 | 1650 | 1300 | *2135 | 2050 | 1900 | 1900 |

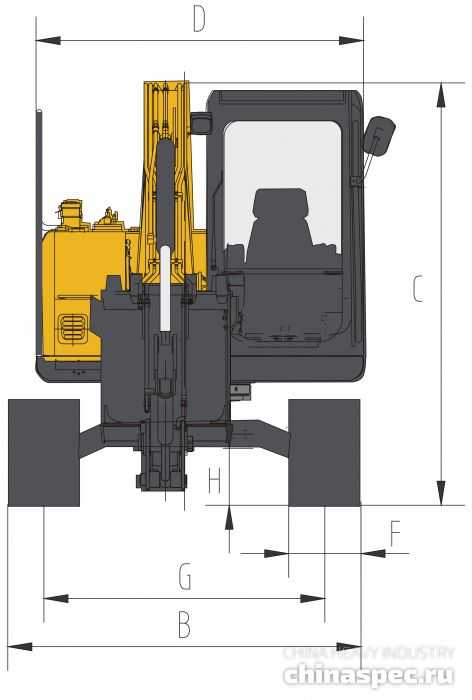

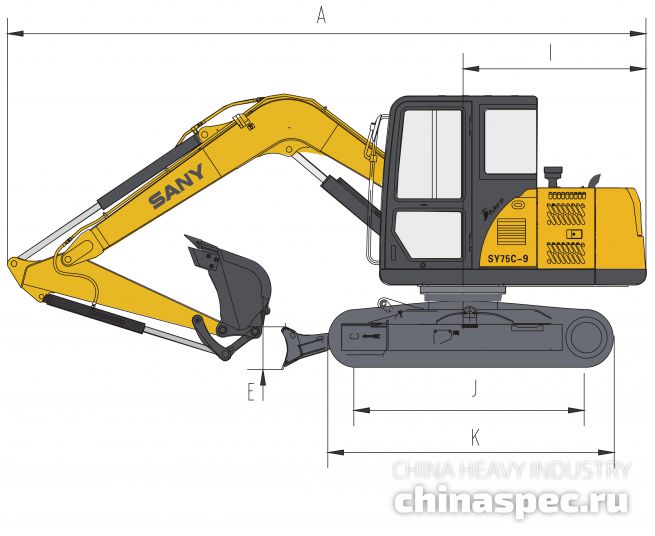

Размеры
Основные размеры экскаватора SANY SY75C | |
---|---|
A: Длина в транспортном положении, мм | 6095 |
B: Ширина в транспортном положении, мм | 2220 |
C: Высота в транспортном положении, мм | 2760 |
D: Ширина верхней части экскаватора, мм | 2040 |
E: Высота бульдозерного отвала, мм | 405 |
F: Ширина стандартного башмака гусеницы, мм | 450 |
G: Колея гусеничного хода, мм | 1750 |
H: Минимальный дорожный просвет, мм | 380 |
I: Радиус поворота задней части экскаватора, мм | 1800 |
J: Опорная длина гусеницы, мм | 2195 |
K: Габаритная длина гусеницы, мм | 2815 |
Высота до противовеса экскаватора, мм | 775 |
Длина стрелы, мм | 3720 |
Длина рукояти, мм | 2050 |

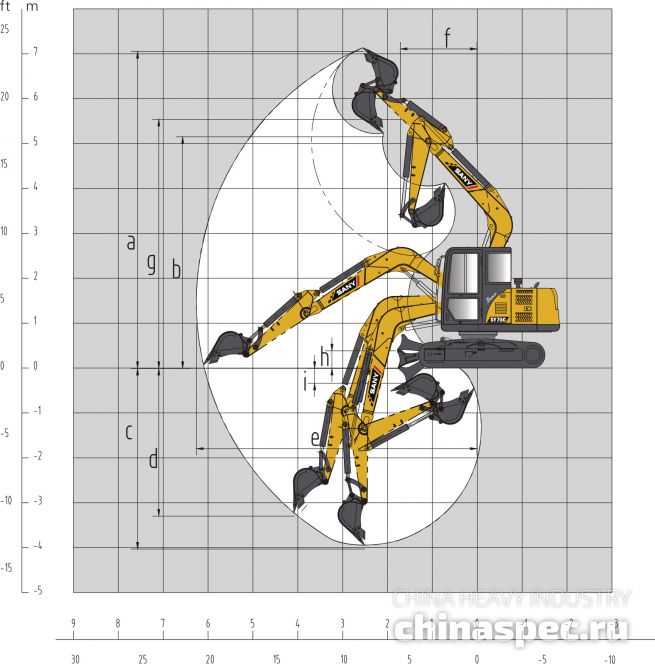

Рабочий диапазон экскаватора
Рабочая зона экскаватора SANY SY75C | |
---|---|
a: Максимальная высота копания экскаватора, мм | 7390 |
b: Максимальная высота выгрузки грунта, мм | 5490 |
c: Максимальная глубина экскаваторной выемки, мм | 4450 |
d: Максимальная глубина вертикальной стенки котлована, мм | 3840 |
e: Максимальный радиус черпания экскаватора, мм | 6600 |
f: Минимальный радиус поворота платформы, мм | 1940 |
g: Высота при минимальном радиусе поворота платформы, мм | 5500 |
h: Максимальная высота подъёма бульдозерного отвала (от уровня грунта), мм | 390 |
i: Максимальное заглубление бульдозерного отвала, мм | 330 |
Технические характеристики экскаватора SANY SY75C
Общие сведения | ||
Изготовитель | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай | |
Модель | SANY SY75C | |
Тип | Экскаватор гусеничный гидравлический | |
Двигатель экскаватора SANY SY75C | ||
Изготовитель двигателя | Isuzu | |
Модель двигателя | Isuzu 4JG1-NABGB-04-C2 | |
Рабочий объём двигателя, л | 3,059 | |
Мощность двигателя, кВт | 40,9 | |
Обороты двигателя при максимальной мощности, об/мин. | 2100 | |
Гидравлическая система экскаватора SANY SY75C | ||
Тип гидравлической системы | зависимость от нагрузки | |
Количество выбираемых рабочих режимов | 4 | |
Тип главного насоса | поршневой насос с переменным объёмом | |
Максимальный объёмный расход главного насоса, л/мин. | 149 | |
Ходовой гидравлический мотор | 2× осевой поршневой мотор со стояночным тормозом | |
Поворотный гидравлический мотор | 1× осевой поршневой мотор с тормозом блокир. вращения | |
Настройки предохранительного клапана экскаватора SANY SY75C | ||
Контуры рабочего оборудования, МПа (кг/кв.см) | 27,5 (269) | |
Контур хода, МПа (кг/кв.см) | 27,5 (269) | |
Контур поворота, МПа (кг/кв.см) | 21,5 (210) | |
Контур большой грузоподъёмности, МПа (кг/кв.см) | 27,5 (269) | |
Управляющий контур, МПа (кг/кв.см) | 3,5 (34) | |
Гидравлические цилиндры экскаватора SANY SY75C | ||
Стрела, мм | 1 − 110 × 885 | |
Рукоять, мм | 1 − 90 × 900 | |
Ковш, мм | 1 − 80 × 730 | |
Рабочий вес экскаватора SANY SY75C | ||
Рабочий вес со стандартным ковшом, полностью укомплектованный, +75 кг вес машиниста (по стандарту ISO), кг | 7355 | |
Ходовая часть экскаватора SANY SY75C | ||
Ширина гусеницы, мм | 450 | |
Количество башмаков гусеницы, шт. | 39 | |
Поддерживающие ролики (на каждой стороне), шт. | 1 | |
Направляющие ролики (на каждой стороне), шт. | 5 | |
Трансмиссия экскаватора SANY SY75C | ||
Скорость движения максимальная, км/ч | 4,4 | |
Скорость движения минимальная, км/ч | 2,4 | |
Скорость поворота платформы экскаватора, об/мин. | 11,5 | |
Преодолеваемый уклон, % (град.) | 70 (35) | |
Удельное давление на грунт, кПа | 33 | |
Рабочие ёмкости экскаватора SANY SY75C | ||
Топливный бак, л | 130 | |
Охлаждающая жидкость двигателя, л | 12 | |
Масло двигателя, л | 9,2 | |
Механизм поворота, л | 1,5 | |
Механизм хода, на каждую сторону, л | 1,3 | |
Гидробак, л | 120 | |
Режущее усилие экскаватора SANY SY75C | ||
Режущее усилие ковша, кН | 56 | |
Режущее усилие рукояти, кН | 38 |
Опциональные ковши
Опциональные ковши для экскаватора SANY SY75C | |||||||
---|---|---|---|---|---|---|---|
Ёмкость ковша | Ширина ковша | Вес ковша | Число зубьев | Плотность материала, не более | |||
по SAE | по CECE | Ковш без боковых режущих кромок | Ковш с боковыми режущими кромками | с рукоятью длиной 1622 мм | с рукоятью длиной 2050 мм | ||
куб.м | куб.м | мм | мм | кг | шт. | кг/куб.м | кг/куб.м |
0,16 | 0,14 | 450 | 570 | 173 | 3 | 1800 | × |
0,18 | 0,16 | 500 | 620 | 186 | 4 | 1800 | × |
0,21 | 0,19 | 560 | 680 | 197 | 4 | 1800 | × |
0,25 | 0,22 | 650 | 770 | 218 | 4 | 1800 | × |
0,28 | 0,25 | 680 | 795 | 247 | 4 | 1800 | 1600 |
0,28 | 0,25 | 720 | 836 | 240 | 5 | 1800 | × |
0,32 | 0,28 | 800 | 922 | 224 | 5 | 1600 | × |

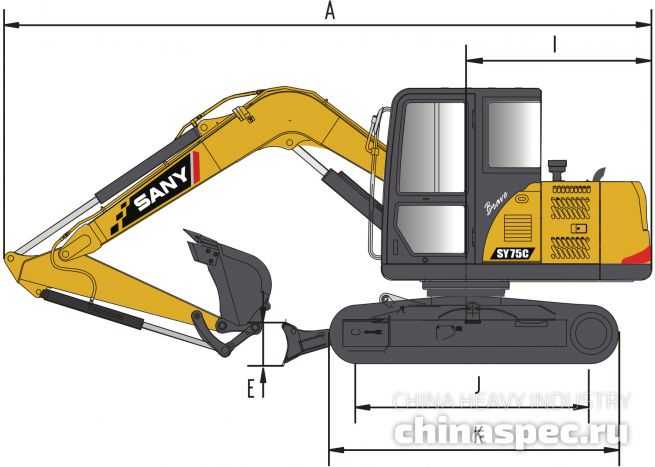

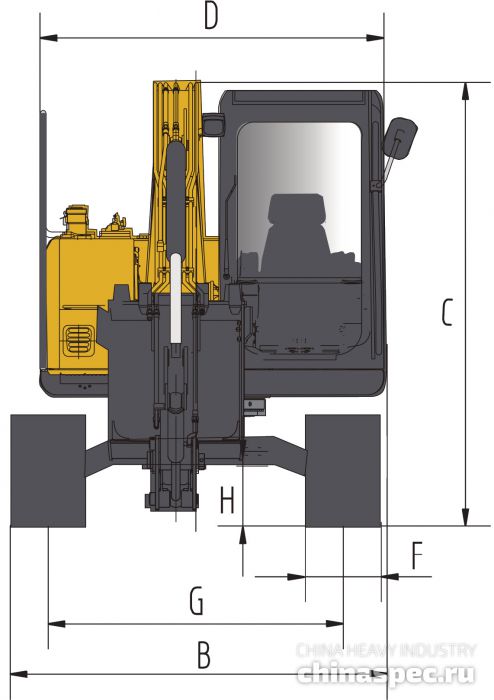

Размеры
Основные размеры экскаватора SANY SY75C | |
---|---|
A: Длина в транспортном положении, мм | 6095 |
B: Ширина, мм | 2220 |
C: Высота в транспортном положении, мм | 2610 |
D: Ширина платформы экскаватора, мм | 2040 |
E: Высота отвала, мм | 405 |
F: Ширина стандартной гусеницы, мм | 450 |
G: Колея, мм | 1750 |
H: Минимальный дорожный просвет, мм | 380 |
I: Радиус поворота задней части платформы, мм | 1800 |
J: Расстояние между центрами катков, мм | 2195 |
K: Длина гусеницы, мм | 2820 |

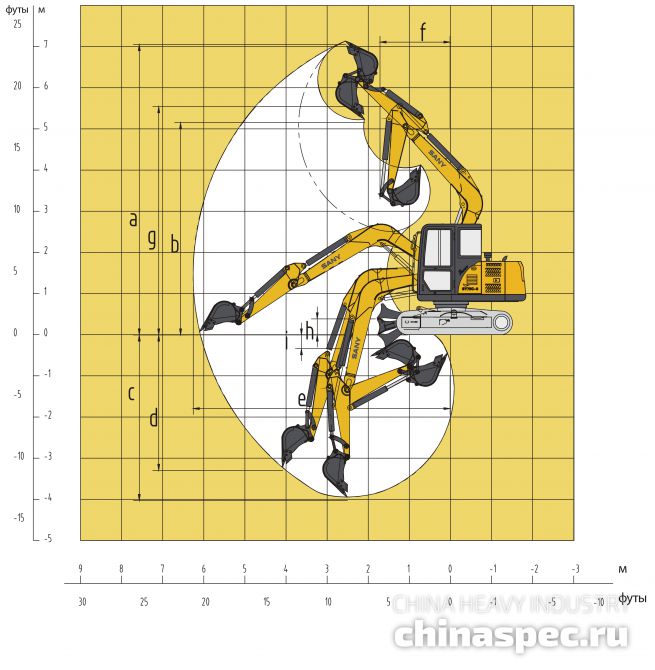

Рабочий диапазон
Рабочий диапазон экскаватора SANY SY75C | |
---|---|
a: Максимальная высота резания грунта, мм | 7060 |
b: Максимальная высота выгрузки, мм | 5550 |
c: Максимальная глубина экскаваторной выемки, мм | 4020 |
d: Максимальная вертикальная глубина выемки грунта, мм | 3290 |
e: Максимальное расстояние выемки, мм | 6240 |
f: Минимальный радиус поворота платформы, мм | 1720 |
g: Высота при минимальном радиусе поворота платформы, мм | 5550 |
h: Максимальный зазор лезвия (в поднятом состоянии), мм | 350 |
i: Максимальная глубина просадки лезвия ковша, мм | 360 |
