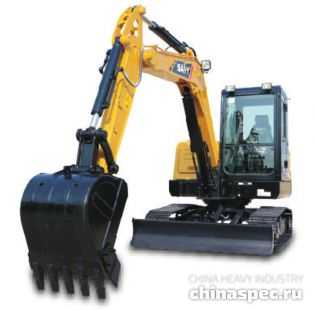

Технические характеристики экскаватора SANY SY60C
| Общие сведения | ||
| Изготовитель |  |
SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай |
| Модель | SANY SY60C | |
| Тип | гусеничный гидравлический экскаватор | |

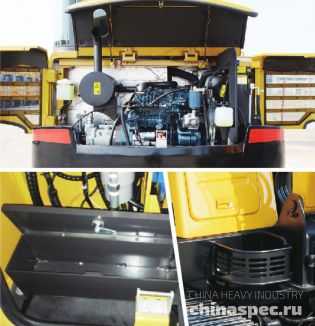

| Двигатель экскаватора SANY SY60C | ||
| Изготовитель двигателя |  |
Kubota Corporation |
| Модель двигателя | Kubota V2607 | |
| Рабочий объём двигателя, л | 2,615 | |
| Мощность двигателя, кВт | 45 | |
| Обороты двигателя при максимальной мощности, об/мин. | 2200 | |
| Максимальный крутящий момент двигателя, Н·м | 225 | |
| Обороты двигателя при максимальном крутящем моменте, об/мин. | 1500 | |

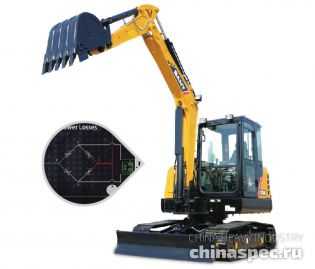

| Гидравлическая система экскаватора SANY SY60C | ||
| Тип гидравлической системы | гидросистема с управлением по нагрузке | |
| Число выбираемых рабочих режимов | 3 | |
| Главный насос, тип | поршневой насос с переменной производительностью | |
| Максимальная производительность главного насоса, л/мин. | 149 | |
| Ходовой гидравлический мотор | 2 осевых поршневых мотора со стояночным тормозом | |
| Гидравлический мотор поворота платформы | 1 осевой поршневой мотор с тормозом удержания поворота платформы | |
| Настройки предохранительных клапанов экскаватора SANY SY60C | ||
| Контуры рабочего оборудования, МПа | 24,5 | |
| Контур хода, МПа | 24,5 | |
| Контур поворота, МПа | 18,6 | |
| Контур большой грузоподъёмности, МПа | — | |
| Управляющий контур, МПа | 3,5 | |
| Гидравлические цилиндры экскаватора SANY SY60C | ||
| Гидроцилиндр стрелы (диаметр × ход поршня), мм | 115 × 710 | |
| Гидроцилиндр рукояти (диаметр × ход поршня), мм | 90 × 815 | |
| Гидроцилиндр ковша (диаметр × ход поршня), мм | 85 × 605 | |
| Гидроцилиндр бульдозерного отвала (диаметр × ход поршня), мм | 120 × 150 | |
| Рабочие ёмкости экскаватора SANY SY60C | ||
| Топливный бак, л | 130 | |
| Система охлаждения двигателя, л | 5,6 | |
| Система смазки двигателя, л | 9,6 | |
| Привод поворота | — | |
| Бортовая передача (для каждой стороны), л | 0,9 | |
| Масляный бак гидросистемы, л | 85 | |
| Рабочий вес экскаватора SANY SY60C | ||
| Рабочий вес полностью заправленного экскаватора со стандартным ковшом, плюс 75 кг оператора (ISO), кг | 5780 | |
| Давление на грунт, кПа | 32,75 | |
| Ходовые и рабочие характеристики экскаватора SANY SY60C | ||
| Скорость передвижения высокая, км/ч | 3,73 | |
| Скорость передвижения низкая, км/ч | 2,40 | |
| Максимальное тяговое усилие, кН | 47,2 | |
| Преодолеваемый подъём, град. | 35° | |
| Скорость поворота платформы экскаватора, об/мин. | 9,6 | |
| Производительность экскаватора SANY SY60C | ||
| Режущее усилие ковша, кН | 45 | |
| Режущее усилие рукояти, кН | 33 | |
| Ходовая часть экскаватора SANY SY60C | ||
| Ширина гусеницы, мм | 400 | |
| Тип гусеничной ленты | резиновая | |
| Число поддерживающих катков гусеницы (с каждой стороны), шт. | 1 | |
| Число опорных катков гусеницы (с каждой стороны), шт. | 5 | |
Подъёмная производительность экскаватора SANY SY60C
| Радиус точки подъёма (A) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота точки подъёма (B), м | Макс. | 2,0 м | 3,0 м | 4,0 м | 5,0 м | |||||||
| Макс. | спереди  |
с борта  |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
спереди |
с борта |
||
| 4 м | кг | 1050 | 1100 | 1100 | 1100 | |||||||
| 3 м | кг | 850 | *1200 | 1100 | 1100 | *1150 | ||||||
| 2 м | кг | 750 | *1250 | 1600 | 1800 | 1050 | 1050 | *1400 | 750 | 1250 | ||
| 1 м | кг | 700 | 1300 | 1500 | *2400 | 1000 | 1000 | 1650 | 750 | 1350 | ||
| 0 м | кг | 750 | 1400 | 1400 | 2650 | 1000 | 1000 | 1800 | 750 | 1400 | ||
| −1 м | кг | 800 | 1500 | 2650 | 3750 | 1400 | 2600 | 950 | 950 | 1800 | ||
| −2 м | кг | 1050 | 1600 | 3550 | 1450 | 2200 | ||||||
 |
Примечание: Данные, отмеченные «*», являются гидравлической грузоподъемностью машины. |
Размеры
Размеры экскаватора SANY SY60C
| Основные размеры экскаватора SANY SY60C | |
|---|---|
| A: Длина в транспортном положении, мм | 5925 |
| B: Ширина в транспортном положении, мм | 2005 |
| C: Высота в транспортном положении, мм | 2830 |
| D: Ширина верхней части экскаватора, мм | 1860 |
| E: Высота бульдозерного отвала, мм | 340 |
| F: Ширина стандартного башмака гусеницы, мм | 400 |
| G: Колея гусеничного хода, мм | 1600 |
| H: Минимальный дорожный просвет, мм | 330 |
| I: Радиус поворота задней части экскаватора, мм | 1640 |
| J: Опорная длина гусеницы, мм | 2045 |
| K: Габаритная длина гусеницы, мм | 2545 |
| Высота до противовеса экскаватора, мм | 705 |
| Длина стрелы, мм | 3000 |
| Длина рукояти, мм | 1700 |
Рабочий диапазон экскаватора
Рабочий диапазон экскаватора SANY SY60C
| Рабочая зона экскаватора SANY SY60C | |
|---|---|
| a: Максимальная высота копания экскаватора, мм | 5705 |
| b: Максимальная высота выгрузки грунта, мм | 3945 |
| c: Максимальная глубина экскаваторной выемки, мм | 3830 |
| d: Максимальная глубина вертикальной стенки котлована, мм | 3085 |
| e: Максимальный радиус черпания экскаватора, мм | 6110 |
| f: Минимальный радиус поворота платформы, мм | 2555 |
| g: Высота при минимальном радиусе поворота платформы, мм | 4495 |
| h: Максимальная высота подъёма бульдозерного отвала (от уровня грунта), мм | 385 |
| i: Максимальное заглубление бульдозерного отвала, мм | 380 |
