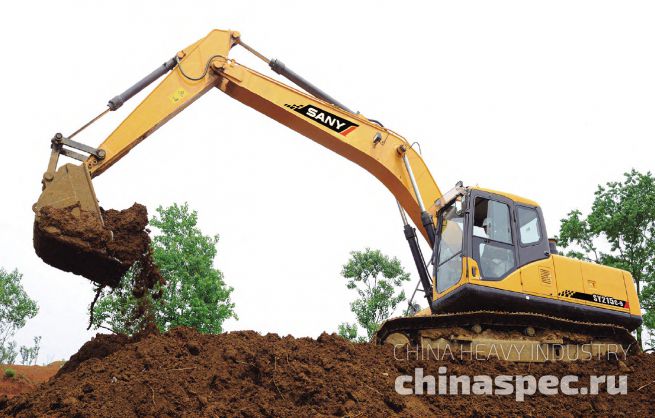

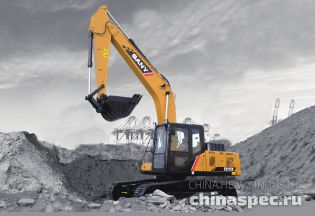

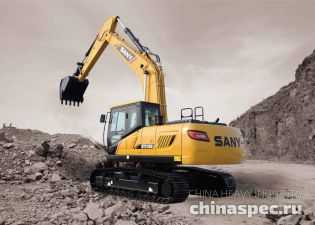

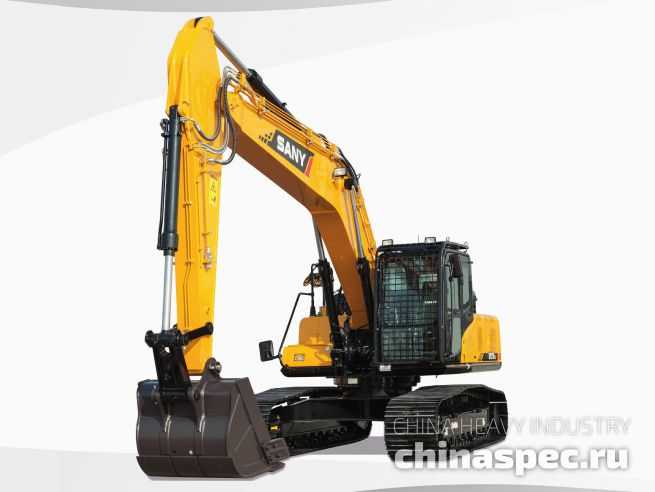

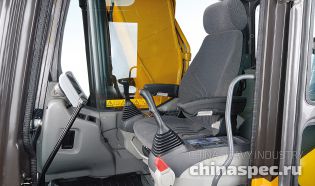

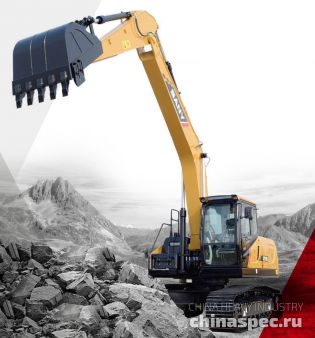

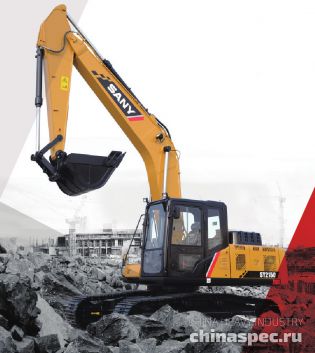

Технические характеристики экскаватора SANY SY215C (EU Stage 4)
Общие сведения | ||
Изготовитель | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай | |
Модель | SANY SY215C (EU Stage 4) | |
Тип | гусеничный гидравлический экскаватор | |
Двигатель экскаватора SANY SY215C | ||
Изготовитель двигателя | Cummins | |
Модель двигателя | Cummins QSB6.7 | |
Рабочий объём двигателя, л | 6,7 | |
Мощность двигателя, кВт | 122 | |
Обороты двигателя при максимальной мощности, об/мин. | 2000 | |
Максимальный крутящий момент двигателя, Н·м | 732 | |
Обороты двигателя при максимальном крутящем моменте, об/мин. | 1500 | |
Гидравлическая система экскаватора SANY SY215C | ||
Тип гидравлической системы | гидросистема с принудительным потоком (positive flow) | |
Число выбираемых рабочих режимов | 4 | |
Главный насос, тип | поршневой насос с переменной производительностью | |
Максимальная производительность главного насоса, л/мин. | 2 × 222 | |
Ходовой гидравлический мотор | 2 осевых поршневых мотора со стояночным тормозом | |
Гидравлический мотор поворота платформы | 1 осевой поршневой мотор с тормозом удержания поворота платформы | |
Настройки предохранительных клапанов экскаватора SANY SY215C | ||
Контуры рабочего оборудования, МПа | 34,3 | |
Контур хода, МПа | 34,3 | |
Контур поворота, МПа | 27,5 | |
Контур большой грузоподъёмности, МПа | 34,3 | |
Управляющий контур, МПа | 3,9 | |
Гидравлические цилиндры экскаватора SANY SY215C | ||
Гидроцилиндр стрелы (диаметр × ход поршня), мм | 120 × 1285 | |
Гидроцилиндр рукояти (диаметр × ход поршня), мм | 135 × 1490 | |
Гидроцилиндр ковша (диаметр × ход поршня), мм | 115 × 1120 | |
Рабочие ёмкости экскаватора SANY SY215C | ||
Топливный бак, л | 340 | |
Система охлаждения двигателя, л | 27,6 | |
Система смазки двигателя, л | 27 | |
Привод поворота, л | 4 | |
Бортовая передача (для каждой стороны), л | 5,5 | |
Гидробак, л | 230 | |
Рабочий вес экскаватора SANY SY215C | ||
Рабочий вес полностью заправленного экскаватора со стандартным ковшом, плюс 75 кг оператора (ISO), кг | 22600 | |
Давление на грунт, кПа | 41,2 | |
Ходовые и рабочие характеристики экскаватора SANY SY215C | ||
Скорость передвижения высокая, км/ч | 6,0 | |
Скорость передвижения низкая, км/ч | 3,5 | |
Максимальное тяговое усилие, кН | 208 | |
Преодолеваемый подъём, град. | 35° | |
Скорость поворота платформы экскаватора, об/мин. | 10,7 | |
Производительность экскаватора SANY SY215C | ||
Режущее усилие ковша, кН | 138 | |
Режущее усилие рукояти, кН | 99 | |
Ходовая часть экскаватора SANY SY215C | ||
Ширина гусеницы, мм | 600 | |
Число башмаков гусеничной ленты (с каждой стороны), шт. | 49 | |
Число поддерживающих катков гусеницы (с каждой стороны), шт. | 2 | |
Число опорных катков гусеницы (с каждой стороны), шт. | 9 |

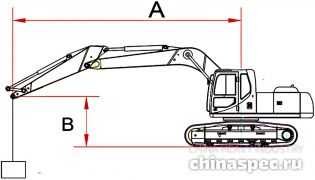

Подъёмная производительность экскаватора SANY SY215C
Радиус точки подъёма (A) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Высота точки подъёма (B) | 1,5 м | 3,0 м | 4,5 м | 6,0 м | 7,5 м | Максимум | ||||||||
спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | спереди | с борта | м | ||
7,5 м | кг | 4439,18 | 4439,18 | 3142,465 | 3142,465 | 6,275 | ||||||||
6,0 м | кг | 5210,522 | 4631,077 | 3143,332 | 3143,332 | 7,360 | ||||||||
4,5 м | кг | 5905,03 | 4466,816 | 4636,063 | 3133,94 | 3099,063 | 2783,404 | 8,025 | ||||||
3,0 м | кг | 8686,556 | 6388,909 | 7380,675 | 4225,128 | 4523,842 | 3030,997 | 3182,79 | 2540,632 | 8,370 | ||||
1,5 м | кг | 9504,656 | 5894,359 | 6112,185 | 3985,7 | 4396,978 | 2914,621 | 3381,353 | 2450,684 | 8,435 | ||||
0 м | кг | 6663,301 | 6663,301 | 9129,424 | 5577,932 | 5922,248 | 3816,324 | 4296,374 | 2822,335 | 3717,271 | 2494,175 | 8,230 | ||
−1,5 м | кг | 10708,57 | 10353,89 | 9085,849 | 5541,186 | 5840,95 | 3743,826 | 4275,637 | 2803,312 | 4110,75 | 2703,045 | 7,730 | ||
−3,5 м | кг | 16360,77 | 10539,83 | 9156,213 | 5600,523 | 5882,453 | 3780,837 | 4996,223 | 3295,599 | 6,870 | ||||
−4,5 м | кг | 14691,74 | 10913,01 | 9415,984 | 5819,583 | 6959,281 | 4477,58 | 5,485 |
Уровень 0 метров = уровень грунта. |

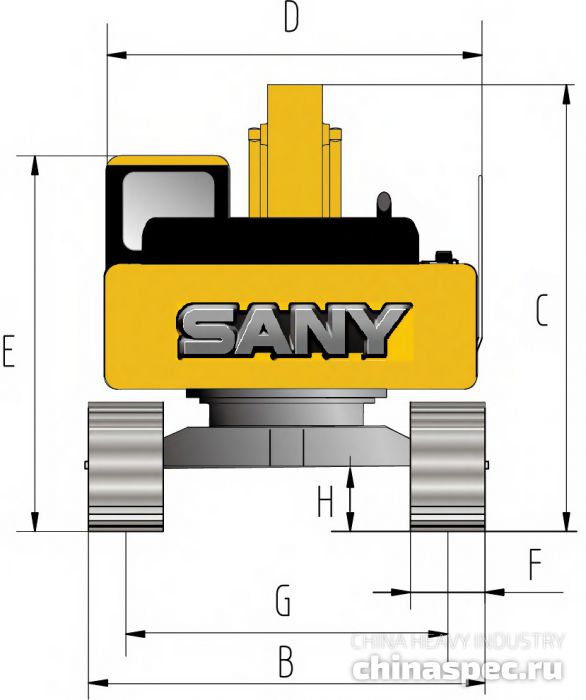

Размеры

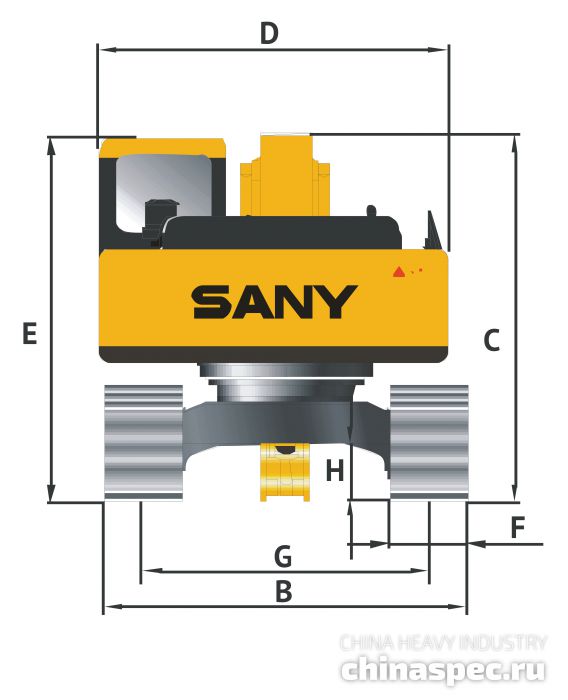

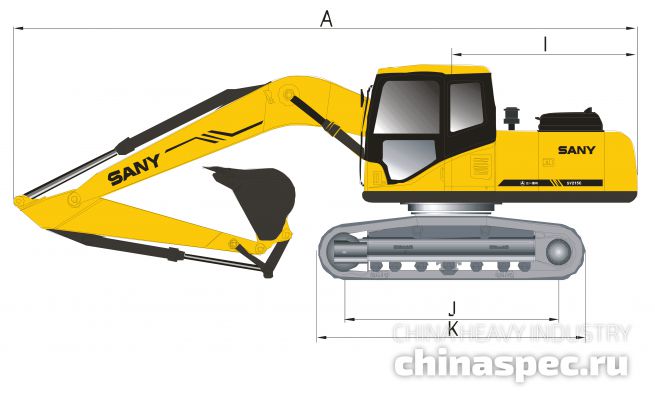

Основные размеры экскаватора SANY SY215C | |
---|---|
A: Длина в транспортном положении, мм | 9728 |
B: Ширина в транспортном положении, мм | 2980 |
C: Высота в транспортном положении, мм | 3440 |
D: Ширина верхней части экскаватора, мм | 2710 |
E: Высота по кабине, мм | |
F: Ширина стандартного башмака гусеницы, мм | 600 |
G: Колея гусеничного хода, мм | 2380 |
H: Минимальный дорожный просвет, мм | 440 |
I: Радиус поворота задней части экскаватора, мм | 2890 |
J: Опорная длина гусеницы, мм | 3640 |
K: Габаритная длина гусеницы, мм | 4450 |
Длина стрелы, мм | 5700 |
Длина рукояти, мм | 2950 |

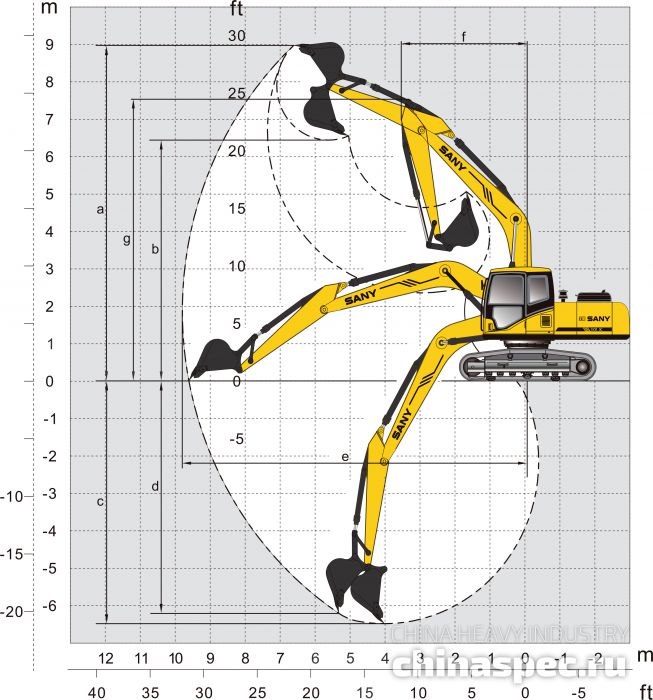

Рабочий диапазон экскаватора

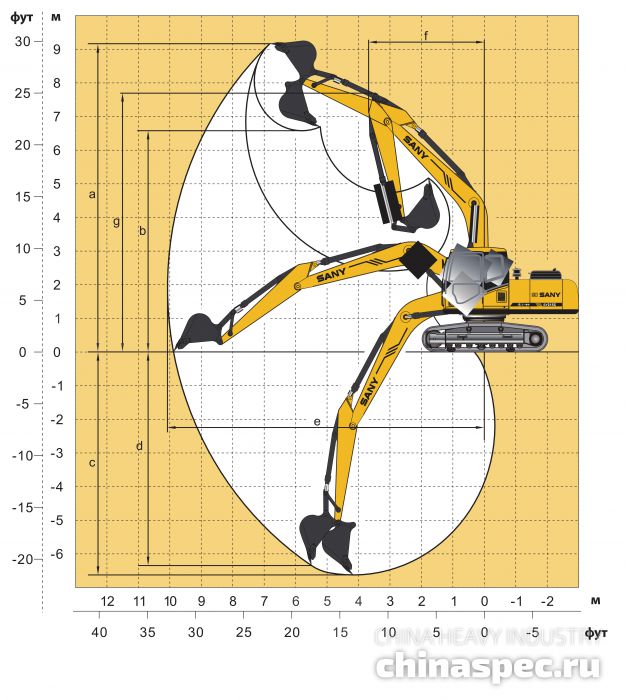

Рабочая зона экскаватора SANY SY215C | |
---|---|
a: Максимальная высота копания экскаватора, мм | 9570 |
b: Максимальная высота выгрузки грунта, мм | 6700 |
c: Максимальная глубина экскаваторной выемки, мм | 6600 |
d: Максимальная глубина вертикальной стенки котлована, мм | 5800 |
e: Максимальный радиус черпания экскаватора, мм | 9950 |
f: Минимальный радиус поворота платформы, мм | 3730 |
g: Высота при минимальном радиусе поворота платформы, мм | 7665 |

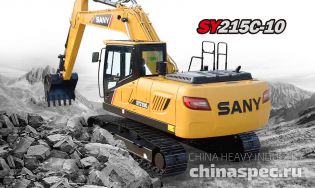

Прежние модификации экскаватора SANY SY215C (SY215-C)

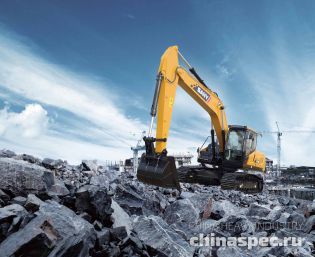

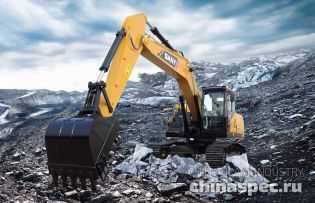

Технические характеристики экскаватора SANY SY215C
Общие сведения | ||
Изготовитель | SANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай | |
Модель | SANY SY215C | |
Тип | Экскаватор гусеничный гидравлический | |
Двигатель экскаватора SANY SY215C | ||
Изготовитель двигателя | Mitsubishi | |
Модель двигателя | Mitsubishi 6D34-TL | |
Рабочий объём двигателя, л | 5,86 | |
Мощность двигателя, кВт | 114 | |
Обороты двигателя при максимальной мощности, об/мин. | 2050 | |
Гидравлическая система экскаватора SANY SY215C | ||
Тип гидравлической системы | безотказное управление | |
Количество выбираемых рабочих режимов | 4 | |
Тип главного насоса | поршневые насосы с переменным объёмом | |
Максимальный объёмный расход главного насоса, л/мин. | 2 × 220 | |
Ходовой гидравлический мотор | 2× осевой поршневой мотор со стояночным тормозом | |
Поворотный гидравлический мотор | 1× осевой поршневой мотор с тормозом блокир. вращения | |
Настройки предохранительного клапана экскаватора SANY SY215C | ||
Контуры рабочего оборудования, МПа (кг/кв.см) | 34,3 (336) | |
Контур хода, МПа (кг/кв.см) | 34,3 (336) | |
Контур поворота, МПа (кг/кв.см) | 27,5 (270) | |
Контур большой грузоподъёмности, МПа (кг/кв.см) | 34,3 (336) | |
Управляющий контур, МПа (кг/кв.см) | 3,9 (38) | |
Гидравлические цилиндры экскаватора SANY SY215C | ||
Стрела, мм | 2 − 120 × 1285 | |
Рукоять, мм | 1 − 135 × 1490 | |
Ковш, мм | 1 − 115 × 1120 | |
Рабочий вес экскаватора SANY SY215C | ||
Рабочий вес со стандартным ковшом, полностью укомплектованный, +75 кг вес машиниста (по стандарту ISO), кг | 21500 | |
Ходовая часть экскаватора SANY SY215C | ||
Ширина гусеницы, мм | 600 | |
Количество башмаков гусеницы, шт. | 47 | |
Поддерживающие ролики (на каждой стороне), шт. | 2 | |
Направляющие ролики (на каждой стороне), шт. | 8 | |
Трансмиссия экскаватора SANY SY215C | ||
Скорость движения максимальная, км/ч | 5,5 | |
Скорость движения минимальная, км/ч | 3,5 | |
Скорость поворота платформы экскаватора, об/мин. | 11 | |
Преодолеваемый уклон, % (град.) | 70 (35) | |
Удельное давление на грунт, кПа | 45 | |
Рабочие ёмкости экскаватора SANY SY215C | ||
Топливный бак, л | 340 | |
Гидробак, л | 239 | |
Масло двигателя, л | 22,75 | |
Радиатор, л | 11,5 | |
Бортовая передача, л | 2 × 5,5 | |
Механизм поворота, л | 4 | |
Режущее усилие экскаватора SANY SY215C | ||
Режущее усилие ковша, кН | 138 | |
Режущее усилие рукояти, кН | 100 |
Опциональные ковши
Опциональные ковши для экскаватора SANY SY215C | |||||||||
---|---|---|---|---|---|---|---|---|---|
Тип | Ёмкость ковша | Ширина ковша | Вес ковша | Чис- ло зу- бьев | Плотность материала, не более | ||||
по SAE | по CECE | Ковш без боковых режущих кромок | Ковш с боковыми режущими кромками | с рукоятью длиной 2900 мм | с рукоятью длиной 2400 мм | с рукоятью длиной 1800 мм | |||
куб.м | куб.м | мм | мм | кг | шт. | кг/куб.м | кг/куб.м | кг/куб.м | |
Н* | 0,9 | 1,177 | 1252 | 1316,8 | 781 | 5 | 1800 | 1800 | 1800 |
С* | 0,8 | 1,046 | 1090 | 1129 | 844 | 4 | 1800 | 1800 | 1800 |
Н* | 0,9 | 1,177 | 1128,6 | 1176,6 | 869 | 4 | 1800 | 1800 | 1800 |
С* | 0,8 | 1,570 | 1370,5 | 1444,8 | 833 | 5 | 1100 | 1600 | 1800 |
*Н: ковш для нескальных грунтов;
*С: ковш для скальных грунтов.
Размеры

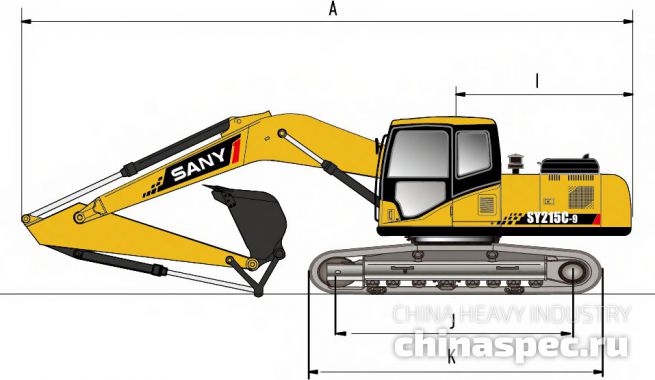

Основные размеры экскаватора SANY SY215C | |
---|---|
A: Длина в транспортном положении, мм | 9680 |
B: Ширина, мм | 2980 |
C: Высота в транспортном положении, мм | 3440 |
D: Ширина платформы экскаватора, мм | 2710 |
E: Высота по крыше кабины, мм | 2990 |
F: Ширина стандартной гусеницы, мм | 600 |
G: Колея, мм | 2380 |
H: Минимальный дорожный просвет, мм | 440 |
I: Радиус поворота задней части платформы, мм | 2750 |
J: Расстояние между центрами катков, мм | 3445 |
K: Длина гусеницы, мм | 4250 |
Рабочий диапазон
Рабочий диапазон экскаватора SANY SY215C | |
---|---|
a: Максимальная высота резания грунта, мм | 9305 |
b: Максимальная высота выгрузки, мм | 6475 |
c: Максимальная глубина экскаваторной выемки, мм | 6630 |
d: Максимальная вертикальная глубина выемки грунта, мм | 5980 |
e: Максимальное расстояние выемки, мм | 9885 |
f: Минимальный радиус поворота платформы, мм | 3630 |
g: Высота при минимальном радиусе поворота платформы, мм | 7570 |
